SP+ planetväxlar

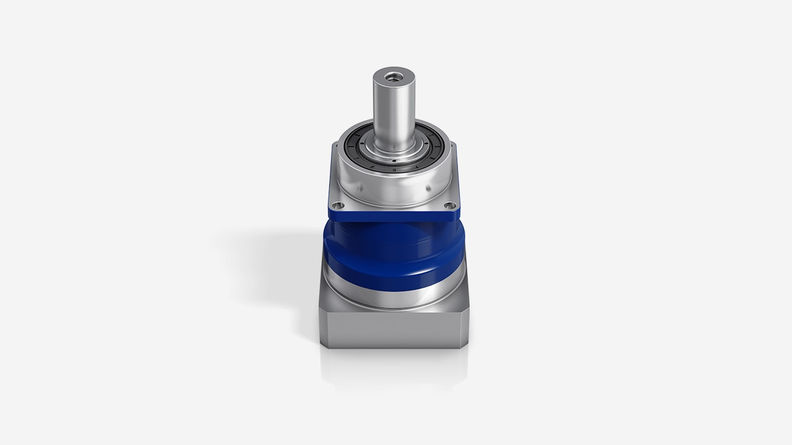

  • SP+ planetväxel med utgående axel

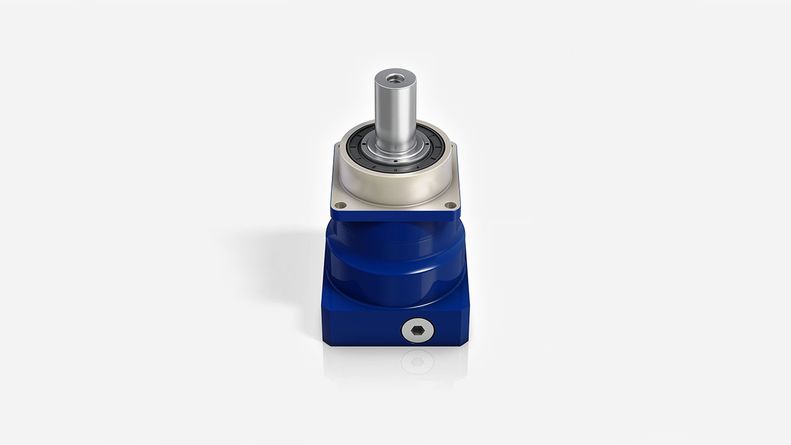

  • SP+ planetväxel i korrosionsskyddad design

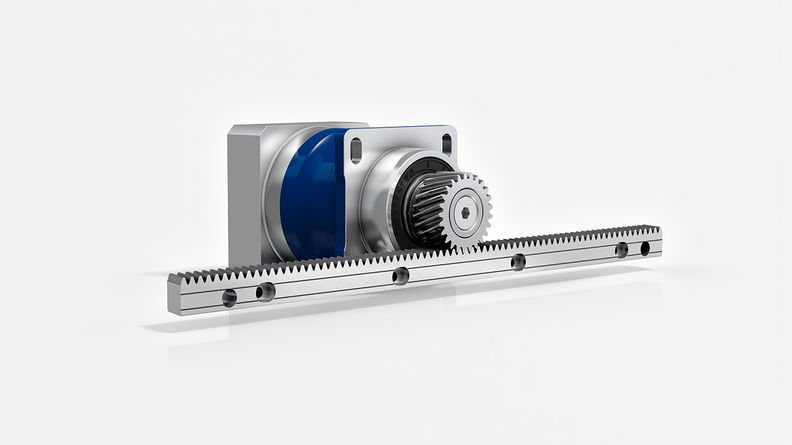

  • Advanced Linear System med SPplanetväxel
  • Motormontering alpha Advanced Line / alpha Premium Line planetväxel





Standardversionen av dessa planetväxlar med litet spel och utgående axel är idealisk för hög positionsnoggrannhet och mycket dynamisk cyklisk drift. SP+ HIGH SPEED är särskilt lämpad för applikationer med höga varvtal och kontinuerlig drift.




Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Teknisk data
  • Alternativ
  SP+
MF-version
SP+ HIGH SPEED
MC-version
SP+ HIGH SPEED
MC-L-version
Utväxling c)i3 - 1003 - 1003 - 10
Antal storlekar 765

Max. torsionsspel c)

jt [arcmin]Standard
≤ 3
Standard
≤ 4
Standard
≤ 4
  Reducerad
≤ 1
Reducerad
≤ 2
Reducerad
≤ 2
VridstyvhetCt21 [Nm/arcmin]3,5 - 55010 - 55031 - 550
Max. vridmomentT [Nm]48 - 570068 - 3600180 - 3600
Max. ingående varvtaln1Max [rpm]850060006000
Max. tippmomentM2KMax [Nm]152 - 5000236 - 500072 - 310

 c) I förhållande till referensstorlekar

 SP+
MF-version
SP+ HIGH SPEED
MC-version
SP+ HIGH SPEED
MC-L-version
Utgångstyp
Slät axel
Axel med kilspår
Splinesaxel (DIN 5480) ✔
Monterad axel ✔
Ingångstyp
Motormonterad
Fristående version
Egenskap
ATEX a)
Livsmedelsgodkänd smörjning a) b)
Korrosionstålig a) b)
Optimerat tröghetsmoment a)
Systemlösningar
Linjärt system (med kuggstång och kugghjul)
Tillbehör
(se produktsidorna för fler tillval)

Koppling
Spännringsnav



a) Effektreduktion: tekniska data tillhandahålls på begäran
b) Kontakta WITTENSTEIN alpha
