TP+ planetväxlar

  • TP+ planetväxel

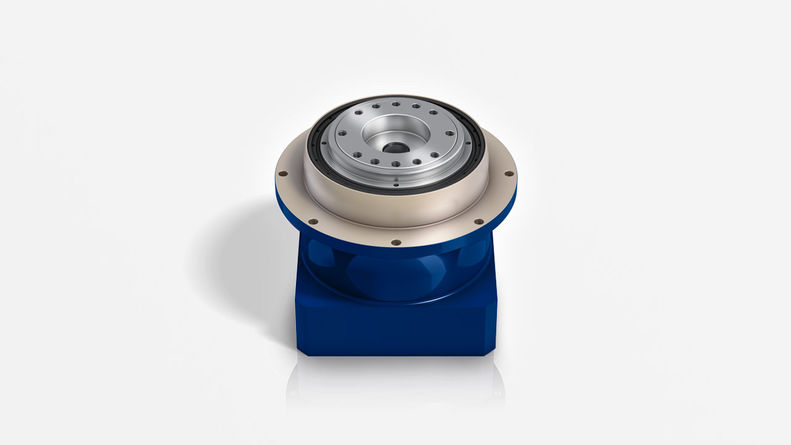

  • TP+ planetväxel i korrosionsskyddad design

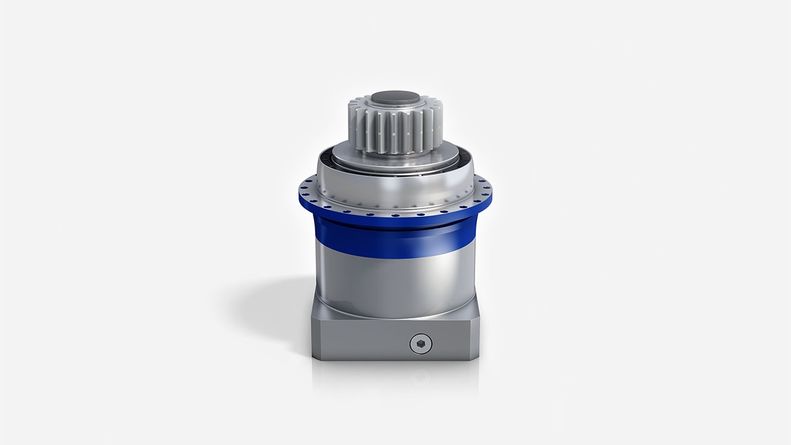

  • TP+ planetväxel med kugghjul

  • Planetväxel TP+ HIGH TORQUE

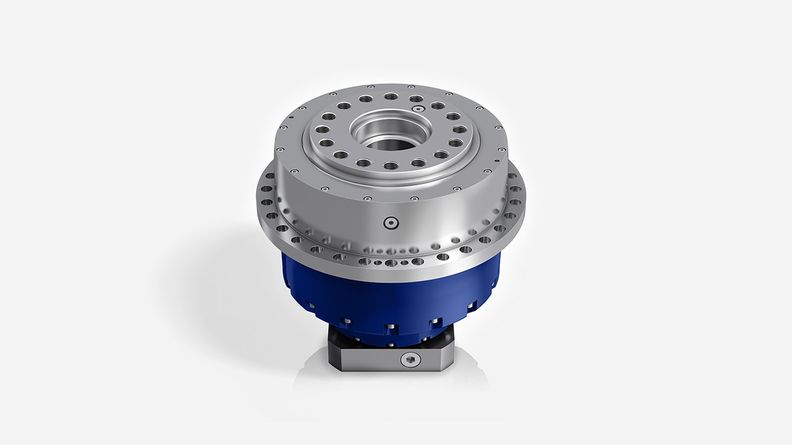

  • TP+ 4000

  • Motormontering alpha Advanced Line / alpha Premium Line planetväxel





Kompakta prestandaprodukter med utgående fläns. Standardversionen är idealisk för hög positionsnoggrannhet och mycket dynamisk cyklisk användning. TP+ HIGH TORQUE är extra väl lämpad för högprecisionsapplikationer där hög vridstyvhet krävs.

Downloads

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Dina fördelar
  • Teknisk data
  • Alternativ



EgenskaperTP+
MF-version		TP+ HIGH TORQUE
MA-version
Effekttäthet+++++

Positionsnoggrannhet
(t.ex. klämdrivningar)

+++++
Högdynamiska applikationer
(t.ex. deltarobot)		++++++
Vridstyvhet+++++
Utrymmessnål design+++++
Höga säkerhetskrav
(t.ex. vertikalaxlar)		+++++



Detaljerad översikt per storlek

  TP+
MF-version		TP+ HIGH TORQUE
MA-version
Utväxling c)i4 - 10022 - 302,5
Antal storlekar 78

Max. torsionsspel c)

jt [arcmin]Standard
≤ 3		Standard
≤ 1
  Reducerad
≤ 1		-
VridstyvhetCt21 [Nm/arcmin]8 - 145042 - 5800
Max. vridmomentT2α [NM]43 - 6808 315 - 40000
Max. ingående varvtaln1Max [rpm]75007500
Max. tippmomentM2KMax110 - 8800400 - 71400

c) I förhållande till referensstorlekar



 TP+
MF-version		TP+ HIGH TORQUE
MA-version
Utgångstyp
Fläns✓✓
Systemutgång✓✓
Ingångstyp
Motormonterad✓✓
Fristående version✓
Egenskap
Livsmedelsgodkänd smörjning a) b)✓✓
Korrosionståliga) b)✓✓
Optimerat tröghetsmoment a)✓✓
Systemlösningar
Linjärt system (kuggstångssystem)✓✓
Ställdon✓✓
Tillbehör
(se produktsidorna för fler tillval)
Koppling✓✓
Monteringsring✓✓

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha
