RPC+ vinkelväxel

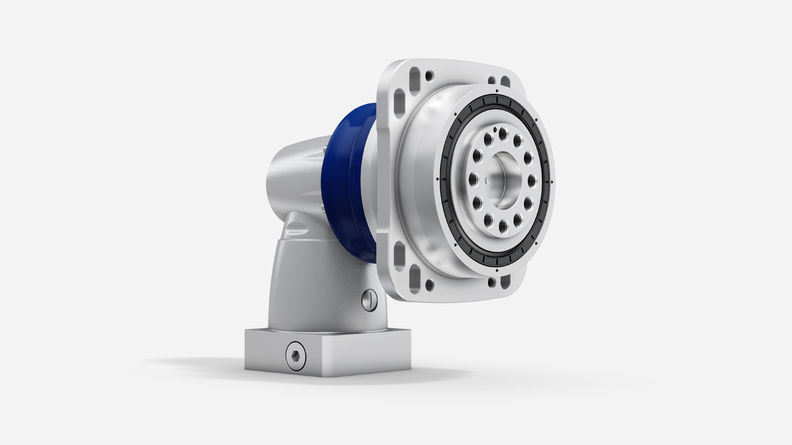

  • RPC+ konisk växel med fläns

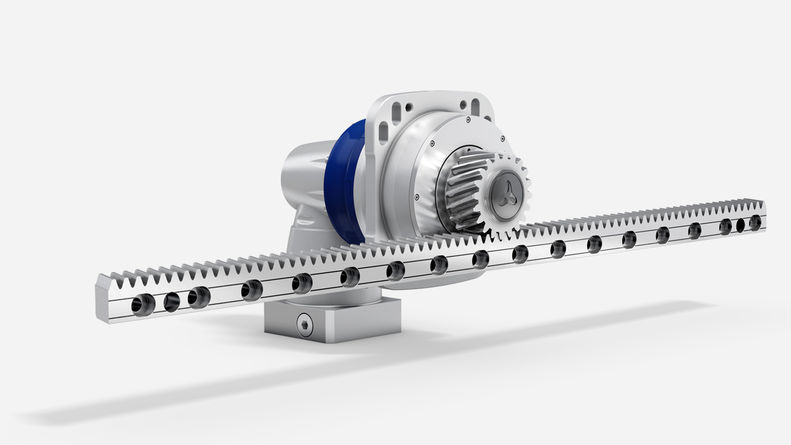

  • Premium Linear System med RPC+ konisk växel och innovative-kuggstång INIRA®

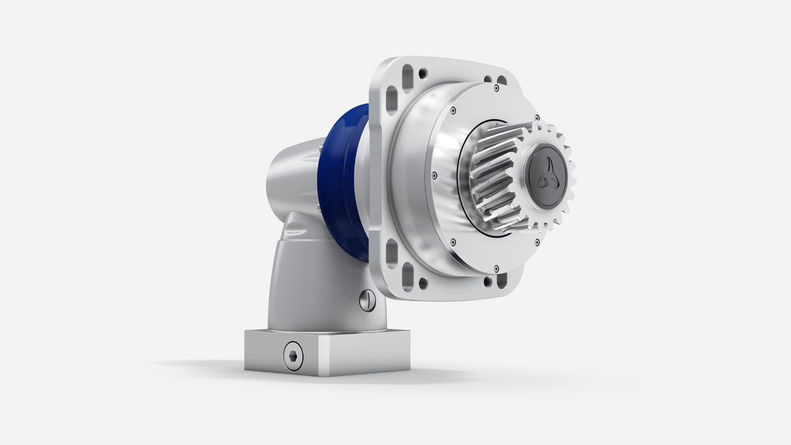

  • RPC+ konisk växel med kugghjul
  • Motormontering alpha Advanced Line / alpha Premium Line hypoidväxel

Hög precision och låga utväxlingar nära till hands

RPC+ utmärks främst av låga utväxlingar (förhållande 1 och 2) i vinkel. Vinkel- och planethuvudkombinationer kan därför ge samma låga utväxlingar som planetväxlar. Produktdesignen har en positiv temperaturpåverkan inuti växeln och minskar värmeutvecklingen i hela systemet. Hela systemet får därmed en högre grad av positionsnoggrannhet.

Kontakta ansvarigt tekniskt säljstöd eller info@wittenstein.se för mer information och CAD-data.


Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Dina fördelar
  • Teknisk data
  • Alternativ



EgenskaperRPC+
 MA-version
Effekttäthet++++
Positionsnoggrannhet
(t.ex. klämdrivningar)
++++
Högdynamiska applikationer+++
Vridstyvhet++++
Utrymmessnål design++++
Enkel montering++++



  RPC+
MA-version
Utväxlingi22 - 55
Antal storlekar 3

Max. torsionsspel

jt [arcmin]Standard ≤ 1,3
VridstyvhetCt21 [Nm/armin]194 - 1171
Max. vridmomentT [Nm]1400 - 7535
Max. ingående varvtaln1Max [rpm]4500
Max. tippmomentM2KMax [Nm]34000



 RPC+
MA-version
Utgångstyp
Fläns
Systemutgång med kugghjul
Ingångstyp
Motormonterad version
Design
Livsmedelsgodkänd smörjning a) b)
Tillbehör
Kuggstång
Kugghjul



a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha
