Vinkelväxlarna CPK och CPSK

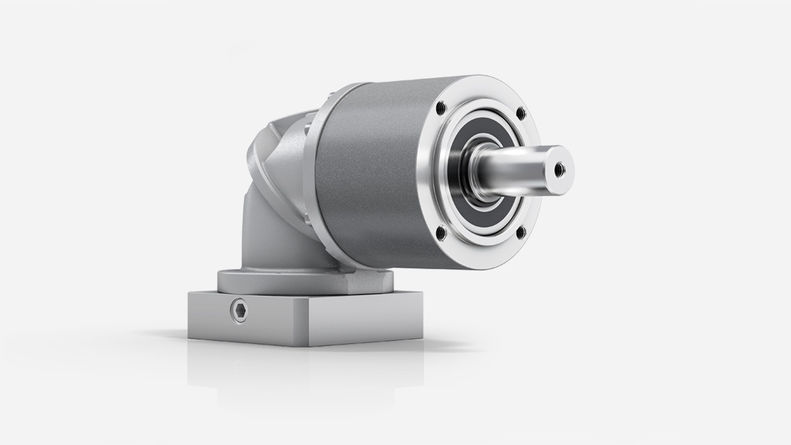

  • Vinkelväxel CPK med slät axel

  • Vinkelväxel CPSK med utbytbar B5-utgångsfläns

  • Vinkelväxel CPSK med lång centrering

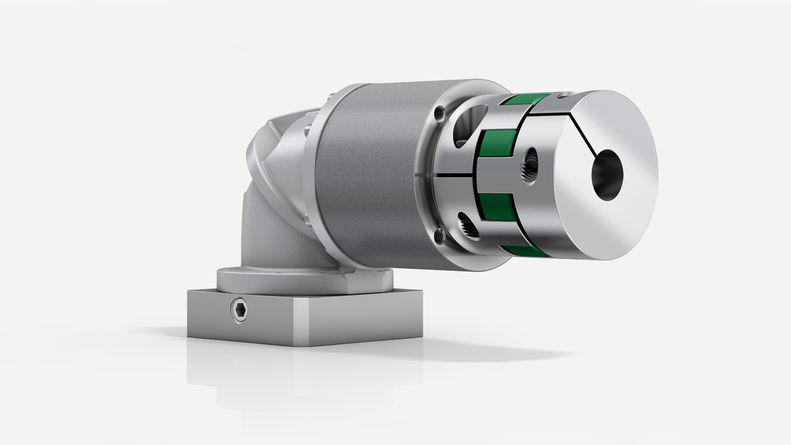

  • Vinkelväxel CPK med elastomerkoppling

  • Motormontering alpha Basic Line vinkelväxlar

Geared up to Fit

Prisvärda lösningar runt hörnet. Vinkelväxlarna i alpha Basic Line är specialutvecklade för applikationer med medelhöga krav på positionsnoggrannhet. Det extremt kompakta vinkelväxelsteget medger användning i applikationer där det är trångt.

  • Dina fördelar
  • Teknisk data
  • Alternativ

Egenskaper

CPK
MF-version
CPSK
MF-version

Effekttäthet

++

Positionsnoggrannhet

++

Högt ingångsvarvtal

++++

Vridstyvhet

++

Utrymmessnål design

++++
  CPK
MF-version
CPSK
MF-version
Utväxlingi3–1003–100

Antal storlekar

 43

Max. spel

jt [bågminuter]Standard ≤13Standard ≤15

Vridstyvhet

Ct21 [Nm/bågminut]0,38–531,2–15

Max. moment

T [NM]14–70033–272

Max. ingångsvarvtal

n1Max [varv/min]5 0005 000

Max. tiltmoment

M2KMax4 - 70417–98
 CPK
MF-version
CPSK
MF-version

Utgångstyp



Slät axel

Axel med kil b)
Ingångstyp

Motormonterad

Egenskap
Livsmedelsgodkänd smörjning a) b)
Tillbehör

Koppling



a) Effektreduktion: tekniska data tillgängliga på begäran

b) Kontakta WITTENSTEIN alpha

Funktioner i urval

Stor flexibilitet

En mängd utgångsvarianter ger möjlighet till individuellt anpassade lösningar.

Maximal ekonomi

Växlarna i alpha Basic Line har extremt konkurrenskraftiga priser och hög drifteffektivitet.

Hög effekttäthet

Växlarna har hög effekttäthet på minimalt installationsutrymme.

Variabel applikationsanslutning

CPSK planetväxlarna tar mindre plats vid installation och är maximalt kompakta tack vare lång centrering och flänstillsats för B5-montering.

WITTENSTEIN alpha i alla axlar

Vinkelväxlar

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
