XPK+ hypoidväxel

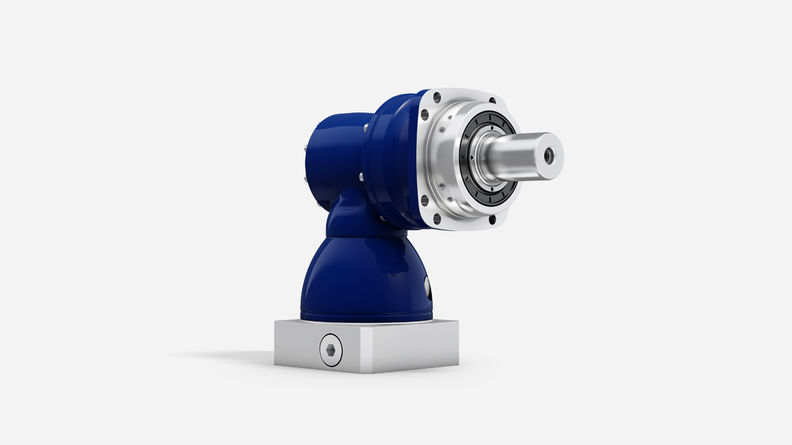

  • XPK+ hypoidväxel med slät axel
  • Premium Linear System med XPK+ hypoidväxel med långhål och innovative-kuggstång INIRA®

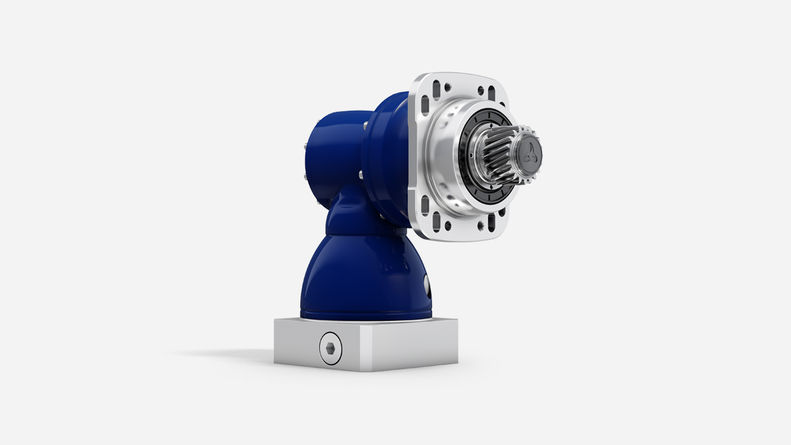

  • XPK+ hypoidväxel med kugghjul och långhål
  • Motormontering alpha Advanced Line / alpha Premium Line vinkelväxlar

Kraft och precision i ett kompakt format

Premium-planetväxeln finns nu i vinkelversionen XPK+ med hypoidväxel. Axelförskjutningen hos hypoidväxlar medger högre utväxling i en sektion (förhållande i = 3–10) samt högre vridmoment än vinkelväxlar. Den höga momentdensiteten medger en extremt kompakt och utrymmesbesparande konstruktion. Kuggfrekvensen och den höga vridstyvheten hos växeln är också extremt imponerande eftersom detta ger högre positionsnoggrannhet och extremt jämn gång.

Kontakta ansvarigt tekniskt säljstöd eller info@wittenstein.se för mer information och CAD-data.


Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Dina fördelar
  • Teknisk data
  • Alternativ



Egenskaper XPK+
 MF-version
Effekttäthet++++
Positionsnoggrannhet
(t.ex. klämdrivningar)
++++
Högdynamiska applikationer+++
Vridstyvhet++++
Utrymmessnål design++++
Enkel montering++++



  XPK+
MF-version
Utväxlingi12 - 1000
Antal storlekar 4

Max. torsionsspel

jt [arcmin]Standard ≤ 4


Reducerad ≤ 2

VridstyvhetCt21 [Nm/armin]11 - 226
Max. vridmomentT [Nm]80 - 2520
Max. ingående varvtaln1Max [rpm]7500
Max. tippmomentM2KMax [Nm]3256



 XPK+
MF-version
Utgångstyp
Slät axel
Axel med kil
Splinesaxel (DIN 5480)
Blindhålsaxel
Systemutgång med kugghjul
Ingångstyp
Motormonterad version
Design
Livsmedelsgodkänd smörjning a) b)
Tillbehör
Koppling
Kuggstång
Kugghjul
Spännringsnav



a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha
