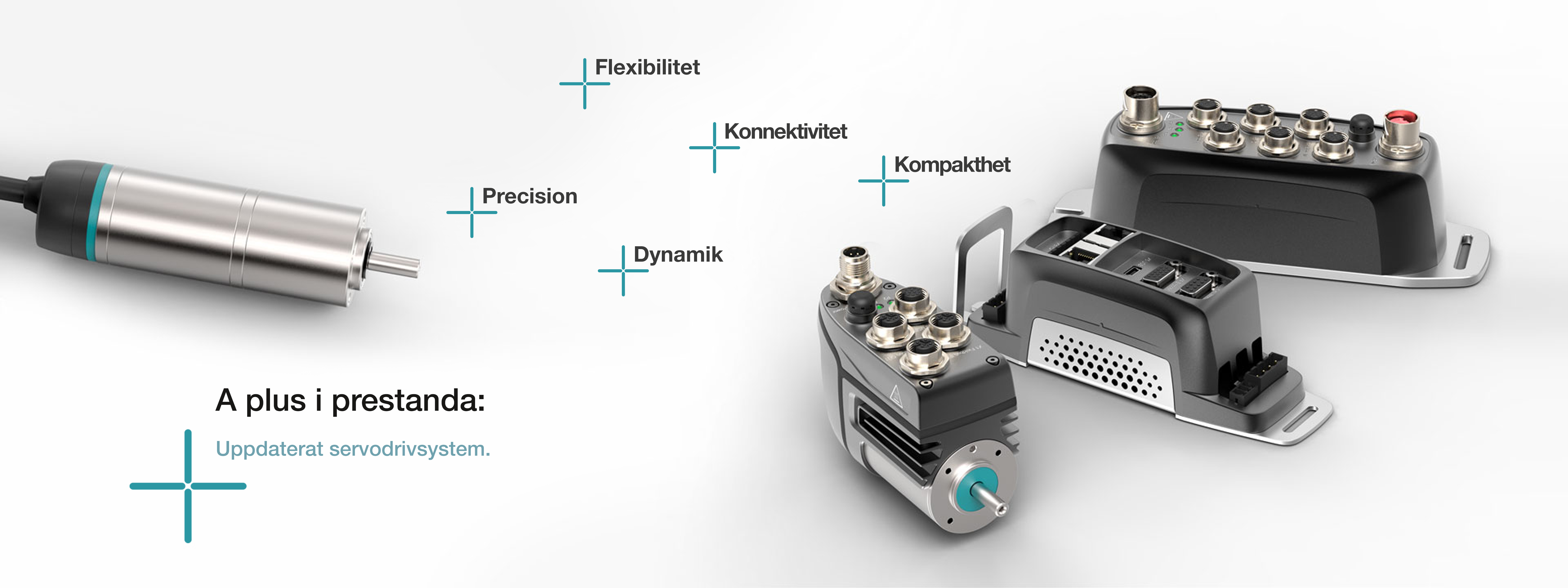

Den nya generationen av vårt industrianpassade lilla servodrivsystem sätter en ny standard

Höjdpunkten är de nykonstruerade cyber® simco® drive 2 drivarna: De är mer än 30 % kompaktare än föregående version och erbjuder med sina multi-ethernet-gränssnitt maximal konnektivitet. Dessutom utmärker de sig med CIP-Sync-realtidsfunktionalitet, decentral intelligens och STO-säkerhetsfunktionen.


De nya drivarna har också gjort det möjligt att realisera det kompakta drivsystemet cyber® dynamic system. Det motorintegrerade utförandet övertygar genom den decentrala intelligensen direkt på axeln och innebär en utrymmesbesparing i kopplingsskåpet.
Servomotorerna i cyber® dynamic line kan nu som tillval fås med Multiturn Encoder (storlek 32/40), jämviktsbroms (storlek 40), planetväxel eller kulskruv. Allt detta ger dig nya friheter vid utformning av maskinen.

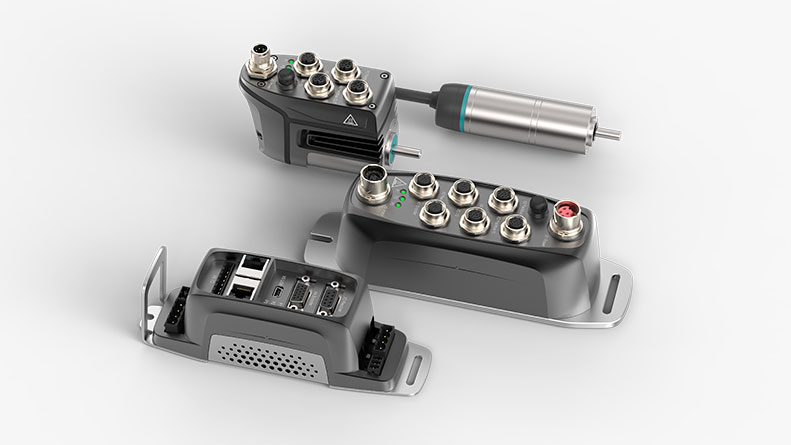

  • Nästa generation av vårt lilla servodrivsystem

    Servomotorerna och servoaktuatorerna i cyber® dynamic line bygger ut den smarta servodriven cyber® simco® line till ett komplett drivsystem. Dessutom finns den motorintegrerade varianten cyber® dynamic system nu för storlek 40.

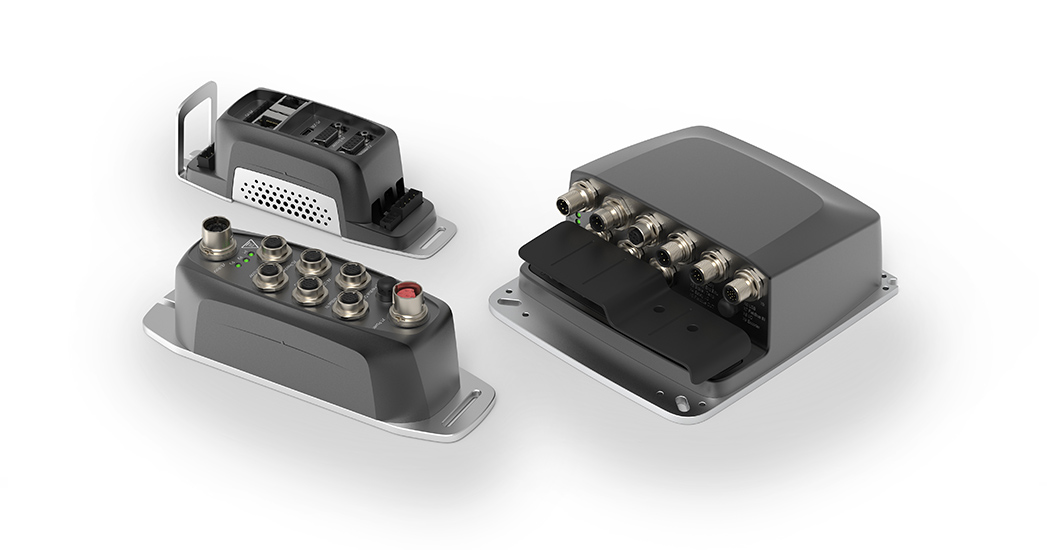

  • Produktfamiljen cyber® simco® line

    cyber® simco® drive 2 är en servodrive för sinuskommuterade servomotorer i spänningsområdet 12–60 V DC och med en toppeffekt på upp till 5 kW.

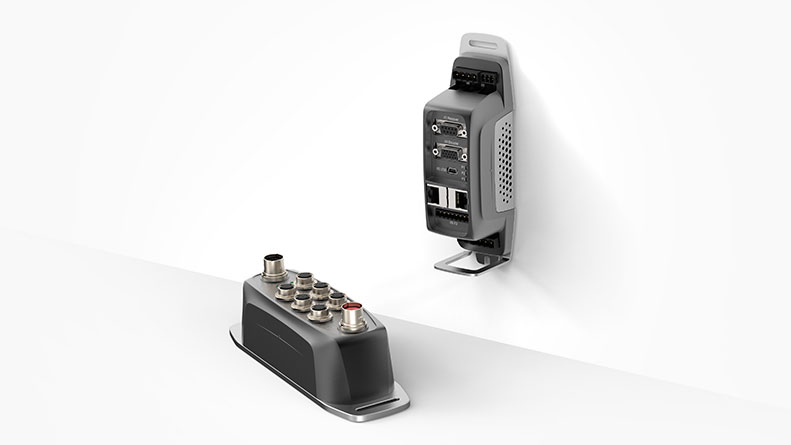

  • Användning i kopplingsskåp eller decentraliserat

    Servodrivarna kan fås som varianter för kopplingsskåp med kapslingsklass IP20 eller i decentraliserat utförande med kapslingsklass IP65.

  • Produktfamiljen cyber® dynamic line

    De borstlösa servomotorerna i cyber® dynamic line finns i fyra storlekar och kan som tillval utrustas med planetväxel, kulskruv och hållbroms för storlek 40.

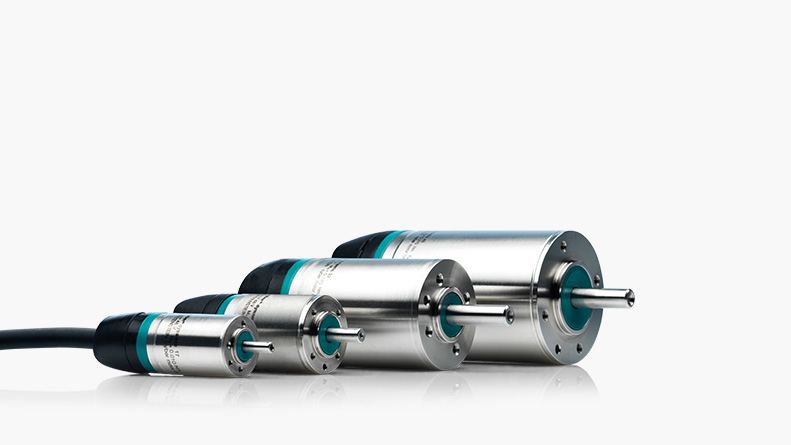

  • cyber® dynamic motors

    Med hus i högkvalitativt rostfritt stål och utrustade med absolutgivare erbjuder motorerna i cyber® dynamic line maximal tillförlitlighet och precision.

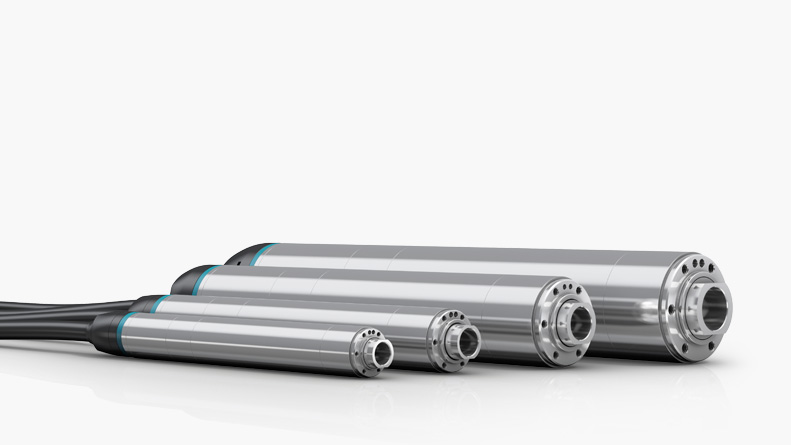

  • cyber® dynamic actuators L

    De linjära aktuatorerna i cyber® dynamic line, servomotorn, kulskruven, linjärstyrningen och givarsystemet utgör en sluten, integrerad och monteringsfärdig enhet.

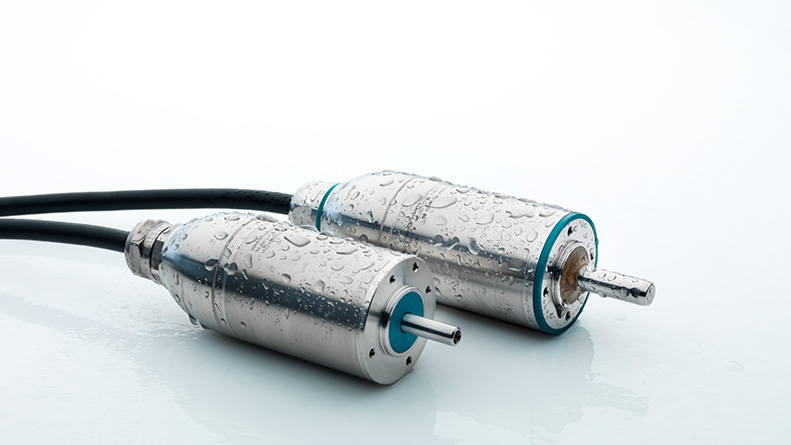

  • Inox- och Hygienic Design

    Servomotorerna och aktuatorerna i cyber® dynamic line kan som tillval erhållas helt i rostfritt stål (Inox Design) eller i Hygienic Design.

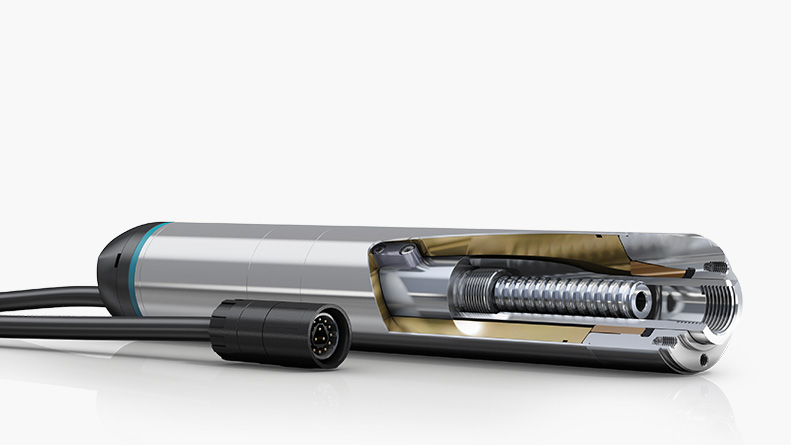

  • Genomskärningsbild cyber® dynamic actuators L

    De små servomotorerna med integrerad kulskruv levereras i fyra storlekar med vardera två stigningar samt två olika slaglängder för kort- och långslagsanvändningar.

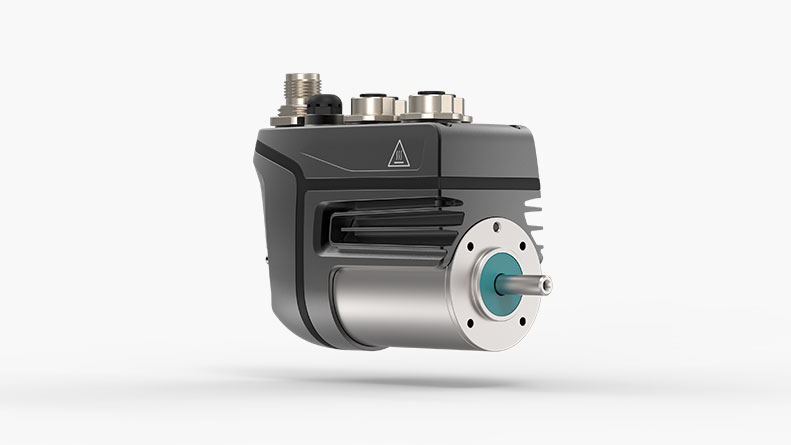

  • Kompakt drivsystem cyber® dynamic system för decentral användning

    Kompakt-drivsystemet cyber® dynamic system bildar tillsammans med en dynamic-motor i storlek 40 och simco® 2-styrningsfamiljen en ultrakompakt enhet.


En excellent lösning för komplexa drivningsbehov

Konnektivitet

  • Multi-ethernet-variant för maximal flexibilitet

  • Många realtidskapabla fältbussgränssnitt

  • Automatisk motorparametrering tack vare den elektroniska typskylten

Kompakthet

  • Den nya drivens storlek har reducerats med ca 30 %

  • Enkel anslutning på framsidan

  • I kombination med cyber® dynamic line kan extremt kompakta drivningslösningar realiseras

Flexibilitet

  • Modularitet möjliggör optimala lösningar för de mest olikartade tillämpningar

  • Integration som tillval av Multiturn givare, hållbroms, planetväxel- eller kulskruv optimerar motorns funktion.

Dynamik

  • Masströghetsoptimerade motorer för maximala accelerationer

  • Realtidskapabel och taktsynkron Ethernet-kommunikation

  • Decentraliserad PLC-funktionalitet för avlastning av systemet

Precision

  • Absolutvärdesgivare med en upplösning på 12 bit
  • Hög strömupplösning på 14 bit för högexakt torquekontroll
  • Styrningarna är dimensionerade för maximiströmstyrka upptill 30 A och kan styra motorerna över hela effektområdet med konstant hög exakthet

Robusthet och säkerhet

  • Motorer med kapslingsklass upp till IP69K finns tillgängliga
  • 12 till 60 V DC bredeffektsingång
  • Den integrerade säkerhetsfunktionen STO uppfyller säkerhetskraven enligt SIL3

Reproducerbarhet

  • Högsta processäkerhet tack vare reproducerbara processer

  • Kan enkelt integreras i styrningsmiljön

Rådgivning och dimensionering

  • Individuell rådgivning på plats

  • Support Hotline

  • Design med cymex®

  • Dokumentation i EPLAN

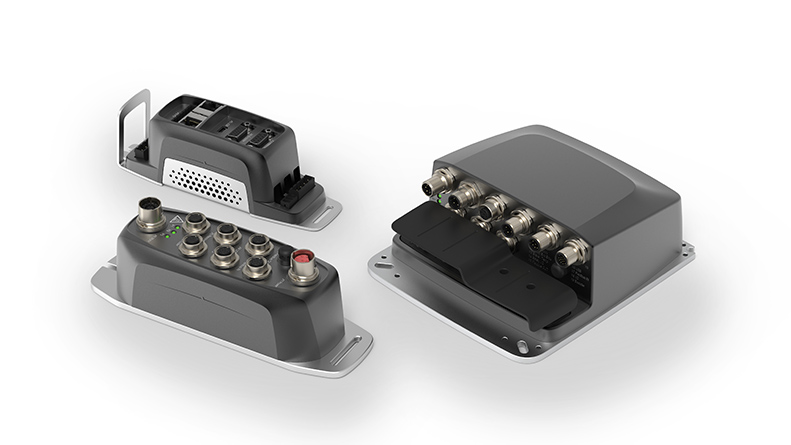

cyber® simco® line

Till cyber® simco® line hör servodrivar för sinuskommuterade servomotorer i spänningsområdet 12–60 V DC och med en toppeffekt på upp till 5 kW. Servodrivarna kan fås som varianter för kopplingsskåp eller i decentralt utförande med kapslingsklass IP65. Den intuitivt hanterbara programvaran MotionGUI möjliggör enkel parametrering, idrifttagning och optimering av systemet samt flexibel programmering av applikationer.

Enkel montering på DIN-skena – perfekt design för kopplingsskåpet

Utrymmesbesparande installation tack vare montering på skena och användarvänlig kontaktanslutning.

Extremt kompakt: upp till 30 % mindre utrymmesbehov.

Många fältbussgränssnitt och decentral intelligens.

Enkel inbyggnad i maskinen utan ytterligare inkapsling tack var kapslingsklass IP65

Säker nödstopp av systemet tack vare den integrerade säkerhetsfunktionen STO (Safe Torque Off) enligt SIL3 utan produktivitetsförlust

Stöd för styrningsspecifika drivningsprofiler och funktionsblock

Regelbundna programuppdateringar för integration av nya funktionaliteter

Elektronisk typskylt möjliggör automatisk och säker parametrering av motorn

Högexakt och dynamisk vridmomentsstyrning för högre maskinkapacitet

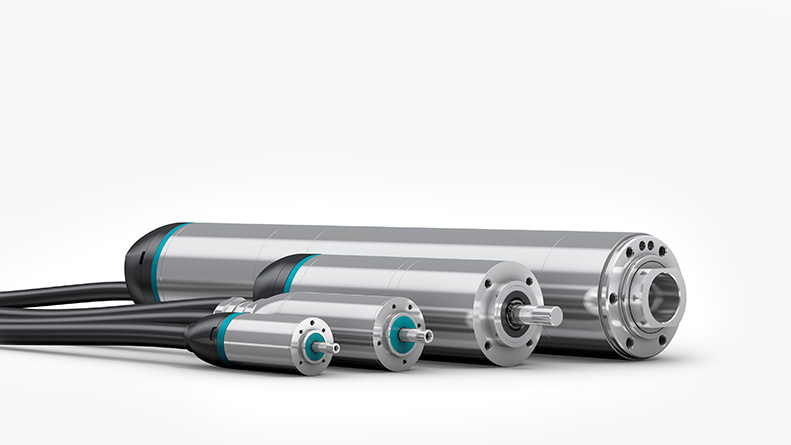

cyber® dynamic line

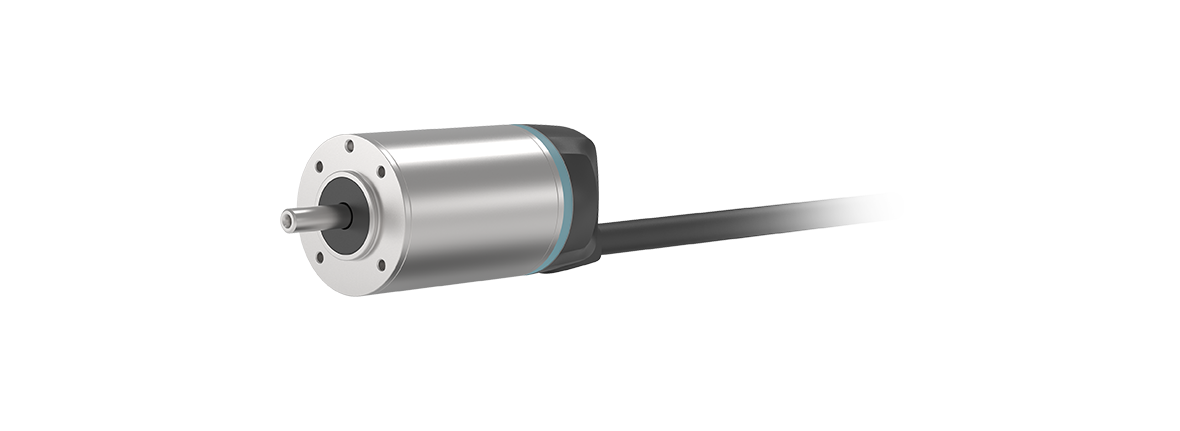

Servomotorer

Servomotorer

De borstlösa små servomotorerna cyber® dynamic line i Standard-, Inox- eller Hygienic Design finns i fyra storlekar med en ytterdiameter från 17 till 40 mm. I storlek 32/40 finns de som tillval även med Multiturn-Encoder och i storleken 40 på begäran med hållbroms. Med hus i högkvalitativt rostfritt stål och absolutgivare erbjuder motorerna i cyber® dynamic line maximal tillförlitlighet och precision. Den energikedjekapabla och dubbelskärmade enkelkabellösningen är utformad för industriell användning.

Enkelkabellösning med industrianpassad elanslutning

Högkvalitativt hus av rostfritt stål

Märkspänning 48 VDC

Kapslingsklass upp till IP69K (som påbyggnad)

Absolutkodare (Singleturn), Absolutkodare (Multiturn) för storlek 32/40 eller inkrementell kodare

Som tillval med hållbroms för storlek 40

Enkelkabellösning med industrianpassad elanslutning

Högkvalitativt hus av rostfritt stål

Märkspänning 48 VDC

Kapslingsklass upp till IP69K (som påbyggnad)

Absolutkodare (Singleturn), Absolutkodare (Multiturn) för storlek 32/40 eller inkrementell kodare

Som tillval med hållbroms för storlek 40

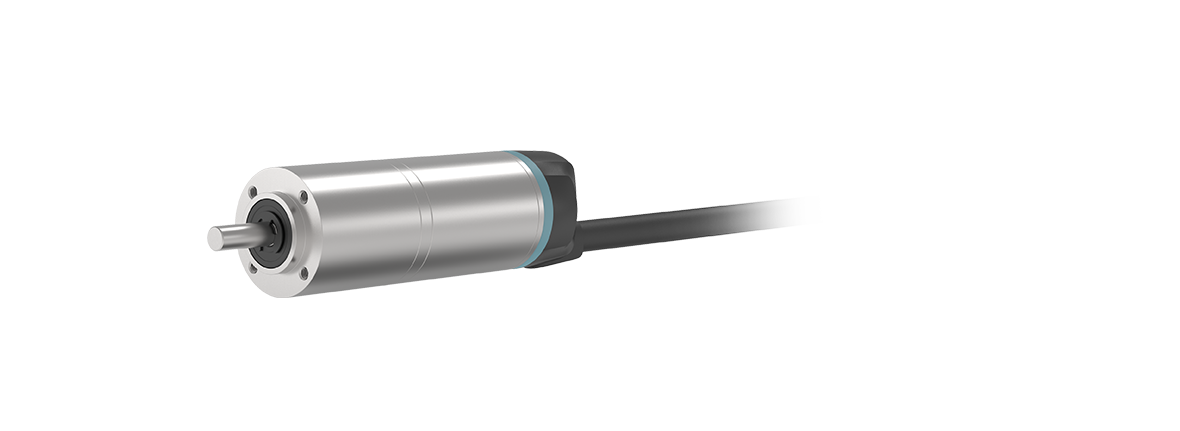

Servoaktuatorer

Servoaktuatorer

De industrianpassade små servomotorerna kan kombineras med en- till trestegs planetväxlar för ändrad utväxling av vridmoment upp till 22 Nm. Genom materialanslutning bildar de en högkompakt enhet utan extra adapterplatta.

Enkelkabellösning med industrianpassad elanslutning

Kompakt konstruktion utan adapterplatta

Utförande med ett till tre steg

Högkvalitativ planetväxel

Motor och växel hopsvetsade med materialanslutnng

Som tillval med jämviktsbroms för storlek 40

Enkelkabellösning med industrianpassad elanslutning

Kompakt konstruktion utan adapterplatta

Utförande med ett till tre steg

Högkvalitativ planetväxel

Motor och växel hopsvetsade med materialanslutnng

Som tillval med jämviktsbroms för storlek 40

Linjära aktuatorer

Linjära aktuatorer

De industrianpassade servomotorerna i cyber® dynamic line med integrerad kulskruv är den idealiska lösningen för dynamiska positioneringsprocesser. I aktuatorversionen bildar servomotorn, kulskruven, linjärstyrningen och givarsystemet en sluten, integrerad och monteringsfärdig enhet. De utgör ett energieffektivt och underhållsfritt alternativ till pneumatikcylindrar.

Integrerad linjärstyrning med vridsäkring

Cylinder med integrerad tätningslist

Integrerad kulskruv

Förstärkt axiell lagring

Kapslingsklass upp till IP69K (som påbyggnad)

Som tillval med jämviktsbroms för storlek 40

Integrerad linjärstyrning med vridsäkring

Cylinder med integrerad tätningslist

Integrerad kulskruv

Förstärkt axiell lagring

Kapslingsklass upp till IP69K (som påbyggnad)

Som tillval med jämviktsbroms för storlek 40


cyber® dynamic system

Servomotorer

Servomotorer

I denna variant bildar en motor i storlek 40 tillsammans med ett specialutförande av styrningens apparathus en ultrakompakt enhet som passar även i de minsta monteringsutrymmen och eliminerar kabeldragning (utom för spänningsförsörjningen) och fältbusskommunikation. Dessutom har cyber® dynamic system en decentral styrningsintelligens för överföring av en självständig positioneringsdrivning. Därmed lämpar det sig idealiskt för integration i koncept där kommunikationsinfrastrukturer och maskinstyrningar ska avlastas.

Ultrakompakt enhet med motor och styrning

Idealisk även för de minsta monteringsutrymmen

Minimerar kabeldragningsbehovet

Många fältbussgränssnitt och decentral intelligens

Kapslingsklass upp till IP65 (som påbyggnad)

Absolutgivare (Singleturn), Absolutgivare (Multiturn)

Som tillval med hållbroms

Ultrakompakt enhet med motor och styrning

Idealisk även för de minsta monteringsutrymmen

Minimerar kabeldragningsbehovet

Många fältbussgränssnitt och decentral intelligens

Kapslingsklass upp till IP65 (som påbyggnad)

Absolutgivare (Singleturn), Absolutgivare (Multiturn)

Som tillval med hållbroms

Servoaktuator

Servoaktuator

De industrianpassade små servomotorerna med integrerad drivelektronik kan kombineras med en- till trestegs planetväxlar för ändrad utväxling av vridmoment upp till 22 Nm. Genom materialanslutning bildar de en högkompakt enhet utan extra adapterplatta.

Högkvalitativ planetväxel

Utförande med ett till tre steg

Kompakt konstruktion genom att adapterplattan eliminerats (vid GCP-växel)

Motor och växel är hopsvetsade med materialanslutning

Som tillval med hållbroms

Högkvalitativ planetväxel

Utförande med ett till tre steg

Kompakt konstruktion genom att adapterplattan eliminerats (vid GCP-växel)

Motor och växel är hopsvetsade med materialanslutning

Som tillval med hållbroms

Linjära aktuatorer

Linjära aktuatorer

Det kompakta drivsystemet cyber® dynamic system med integrerad kulskruv är den idealiska lösningen för dynamiska positioneringsprocesser. I aktuatorversionen bildar servomotorn, kulskruven, linjärstyrningen och givarsystemet en sluten, högintegrerad och monteringsfärdig enhet. De utgör ett energieffektivt och underhållsfritt alternativ till pneumatikcylindrar.

Kapslingsklass IP65

Förstärkt axiell lagring

Integrerad linjärstyrning med vridsäkring

Integrerad kulskruv

Cylinder med integrerad tätningslist

Som tillval med hållbroms

Kapslingsklass IP65

Förstärkt axiell lagring

Integrerad linjärstyrning med vridsäkring

Integrerad kulskruv

Cylinder med integrerad tätningslist

Som tillval med hållbroms


Praktisk användning

EXAKT DISPENSERING AV MINIMALA MÄNGDER

Tillsammans med konstruktörer och tekniker tog vi fram en optimal lösning som uppfyller mätsystemets krav.

Markus Rieger, säljchef för bdtronic i Tyskland

EXAKT DISPENSERING AV MINIMALA MÄNGDER

Läs mer

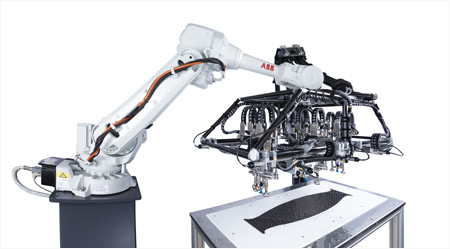

SERVOTEKNIK GER SPINDELGRIPARE MED MAXIMAL FLEXIBILITET
