cyber® dynamic system – drivsystem

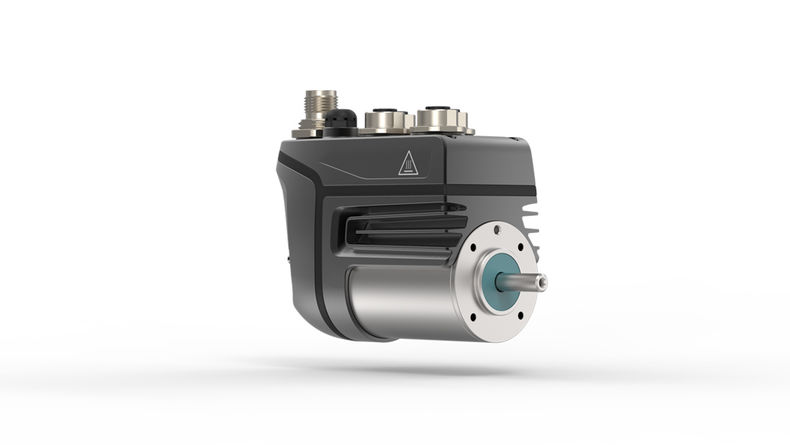

  • Drivsystemet cyber® dynamic system (motorstorlek 40)

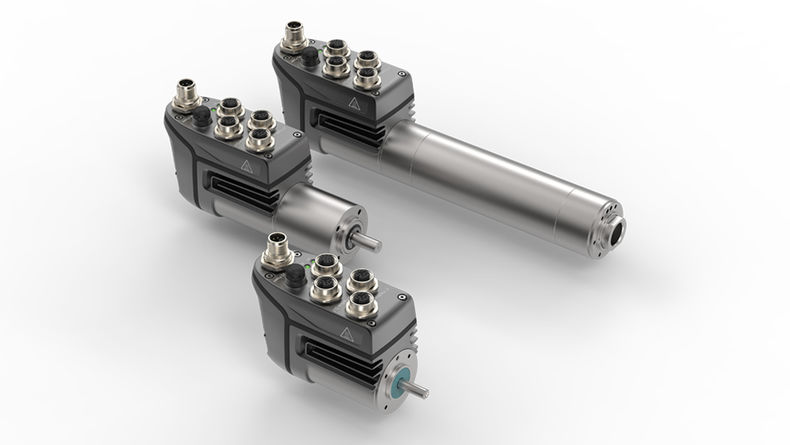

  • Produktfamiljen cyber® dynamic system

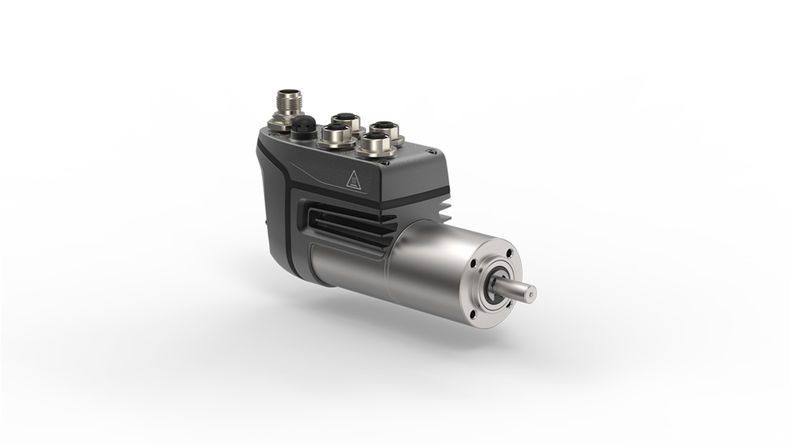

  • cyber® dynamic system med GCP-växellåda (1-3-stegs)

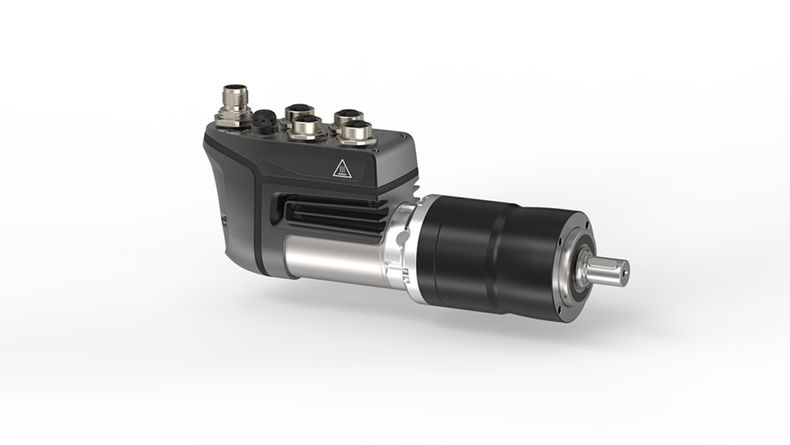

  • cyber® dynamic system med NP-växellåda (1-2-stegs)

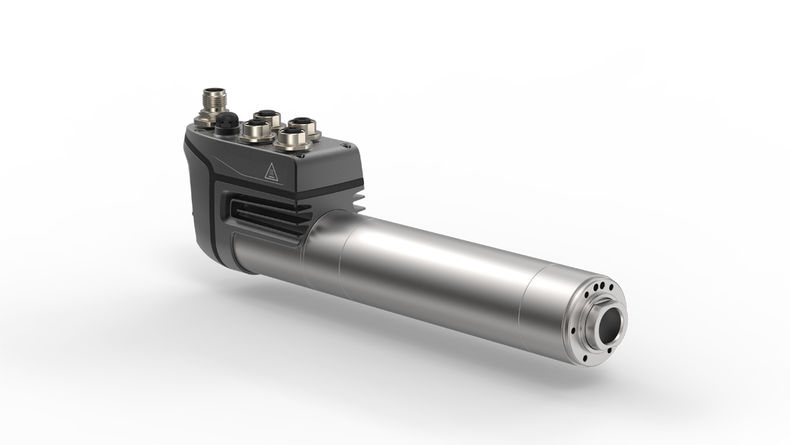

  • cyber® dynamic system med kulskruvsdrivning (kort och långt slag)

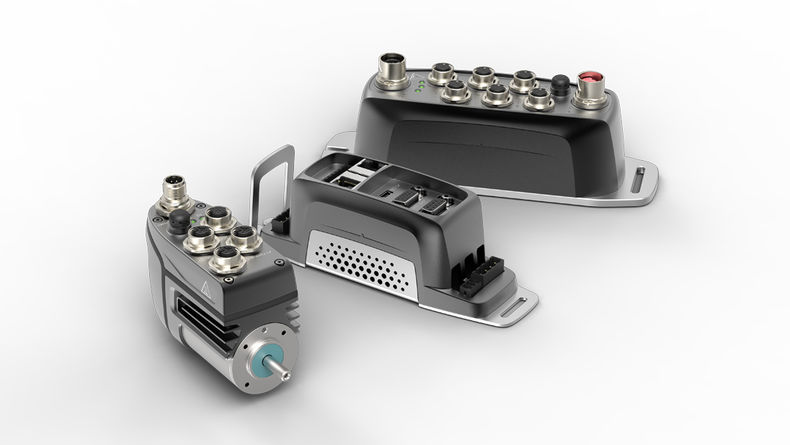

  • cyber® dynamic system och servostyrenheten simco® drive 2 (IP20/IP65)

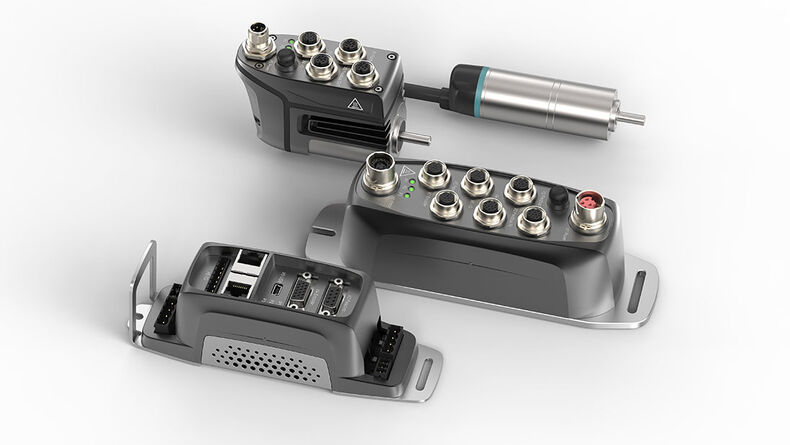

  • Små servodrivsystem: cyber® simco® drive 2, cyber® dynamic system och cyber® dynamic line

flexibla gränssnitt – kompakta – dynamiska

Det industriella drivsystemet cyber® dynamic system erbjuder maximal anslutbarhet tack vare dess multi-ethernet-gränssnitt och har den extra fördelen decentraliserad intelligens. De tröghetsoptimerade motorerna och den höga strömupplösningen säkerställer mycket dynamiska och exakta rörelser. Systemet är det professionella valet för decentraliserade tillämpningar i krävande miljöförhållanden med begränsat installationsutrymme.

Det här systemet är som tillval tillgängligt med olika enkodervarianter samt planetväxlar, kulskruv och hållbroms.

Increasing machine productivity by using an Energy Harvesting multiturn encoder system

The Energy Harvesting principle is a technology that can be used to realize miniaturized, maintenance-free and energy self-sufficient multiturn encoders. Read our whitepaper to find out how the technology is applied in a multiturn encoder system, what the advantages are of using such a system and how the new technology was successfully implemented.

Request now



Whitepaper: Rekommendationer för implementering av tredje parts servodrivenheter med EtherNet/IP CIP SyncTM

Maskintillverkare från olika industrisegment har höga standarder för dynamiska och exakta rörelsestyrningstillämpningar i realtid. Genom att integrera CIP SyncTM i tredje parts servodrivenheter är det möjligt att uppfylla dessa krav. Läs vårt whitepaper för att lära dig mer om möjligheterna och fördelarna.

Begär nu

Exzellente Lösung für komplexe Antriebsaufgaben

Anslutningsmöjligheter

  • Multi-Ethernet-version
  • Många realtidskapabla fältbussgränssnitt
  • Automatisk parametrering tack vare elektronisk namnskylt
  • Snabb idrifttagning och anslutning till PLC

Kompakt format

  • Decentraliserad lösning som kombinerar motor och servodrivenhet
  • Motorstorlek 40 mm
  • Låga utrymmeskrav nära tillämpningen

Dynamik

  • Tröghetsoptimerade motorer för maximal acceleration
  • Realtidskompatibel och isokron Ethernet-kommunikation
  • Decentraliserade PLC-funktioner för att avlasta automationssystemet
  • Upprättande av synkrona och dynamiska rörelseprofiler

Precision

  • Absolut enkoder med en enkoderupplösning på 12 bitar
  • Hög strömreglerupplösning på 14 bitar för exakt momentreglering
  • Korta cykeltider för mycket dynamiska och exakta tillämpningar

Robusthet och säkerhet

  • Skyddsklass IP65 för decentraliserade tillämpningar i krävande miljöer
  • En mängd inmatningar mellan 12 till 60 V DC
  • Den integrerade säkerhetsfunktionen STO uppfyller säkerhetskraven i enlighet med SIL3

Flexibilitet

  • Modulprincipen möjliggör optimala lösningar för en mängd tillämpningar
  • Integering av en multiturn-enkoder, hållbroms, växellåda eller kulskruvsdrivning som tillval

Produktvarianten

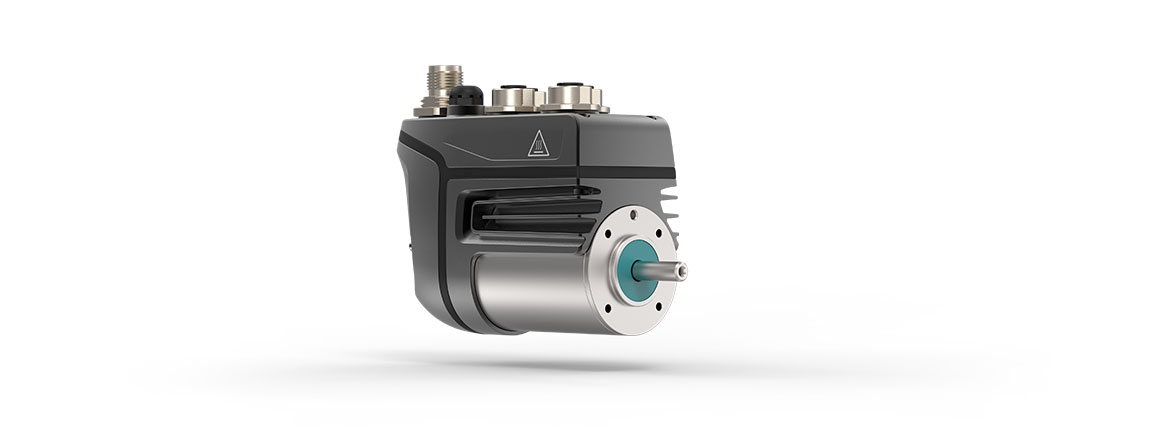

Servomotorer

Servomotorer

I den här varianten bildar en 40 mm-motor, tillsammans med en specialutformad husversion av servomotorn, en ultrakompakt enhet som passar i de snävaste installationsutrymmena och eliminerar kablagearbete, förutom strömförsörjning och fältbusskommunikation. Dessutom har cyber® dynamic system en decentraliserad styrningsintelligens för implementering av en oberoende positionsnoggrannhet. Detta gör den idealisk för integrering där målet är att effektivt avlasta kommunikationsinfrastruktur och maskinstyrning.

Ultrakompakt enhet med motor och styrenhet

Idealiskt för de snävaste installationsutrymmena

Absolut enkoder (Singleturn), absolut enkoder (Multiturn)

Med hållbroms som tillval

Skyddsklass IP65 (installerad)

Minimerat kablagearbete

Flera fältbussgränssnitt och decentraliserad intelligens

Ultrakompakt enhet med motor och styrenhet

Idealiskt för de snävaste installationsutrymmena

Absolut enkoder (Singleturn), absolut enkoder (Multiturn)

Med hållbroms som tillval

Skyddsklass IP65 (installerad)

Minimerat kablagearbete

Flera fältbussgränssnitt och decentraliserad intelligens

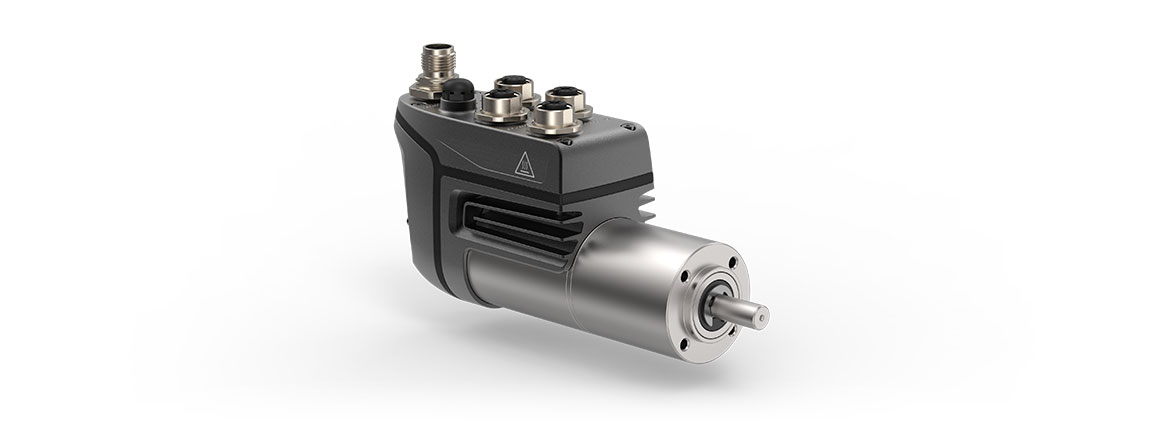

Servo aktuatorer

Servo aktuatorer

De industriella små servomotorerna med integrerad drivningselektronik kan kombineras med planetväxlar med ett till tre steg och omvandlar moment upp till 22 Nm. Tack vare den sammanhängande kopplingen bildar de en mycket kompakt enhet utan extra adapterplatta.

Med hållbroms som tillval

Mycket kompakt – ingen adapterplatta behövs (med GCP-växellåda)

Ett till tre steg

Planetväxel med hög precision

Hopsvetsad enhet med motor och växel

Med hållbroms som tillval

Mycket kompakt – ingen adapterplatta behövs (med GCP-växellåda)

Ett till tre steg

Planetväxel med hög precision

Hopsvetsad enhet med motor och växel

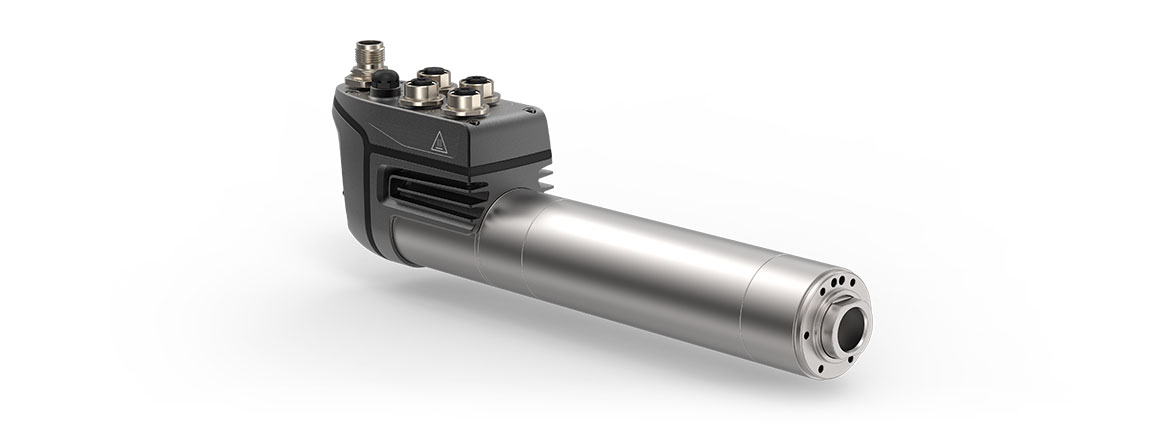

Linjära aktuatorer

Linjära aktuatorer

Det kompakta drivsystemet i cyber® dynamic system med inbyggd kulskruv är den idealiska lösningen för processer där dynamisk positionering ingår. I aktuatorerversionen bildar servomotorn, kulskruven, linjärstyrningen och enkodersystemet en sluten, integrerad och installationsfärdig enhet. De är energieffektiva och underhållsfria alternativ till tryckluftscylindrar.

Skyddsklass IP65

Förstärkt trycklager

Inbyggd linjär styrning med antirotationsmekanism

Inbyggd kulskruv

Slät cylinder med inbyggd avskrapare

Med hållbroms som tillval

Skyddsklass IP65

Förstärkt trycklager

Inbyggd linjär styrning med antirotationsmekanism

Inbyggd kulskruv

Slät cylinder med inbyggd avskrapare

Med hållbroms som tillval

Kleinservoantriebssystem

Högdynamiska servomotorer i storlekarna 17 - 40 mm (som tillval med växellåda och kulskruv)

Många fältbussgränssnitt och decentraliserad intelligens

Säker systemavstängning i nödfall tack vare inbyggd säkerhetsfunktion STO (Safe Torque Off) i enlighet med SIL3 med bibehållen produktivitet

Utrymmessnål installation tack vare stapelbarhet och användarvänlig stifttilldelning

Elektronisk namnskylt för automatisk och säker parametrering av motorn

Enkel installation i maskinen utan ytterligare kapsling, tack vare skyddsklass IP65

Servostyrenheten cyber® simco® drive 2, cyber® dynamic line motor-serien och cyber® dynamic system matchar varandra helt i alla avseenden.

Välj mellan en mängd olika fältbussgränssnitt för enklaste anslutning till den överordnade styrenheten.
