Kuggstänger

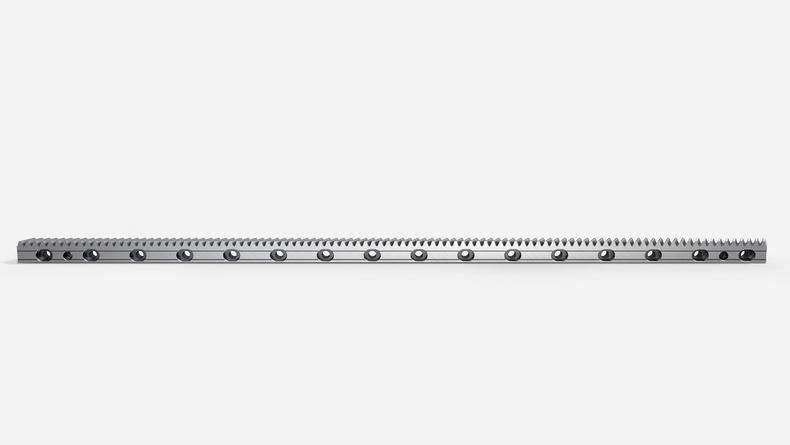

  • Kuggstång med INIRA®-option

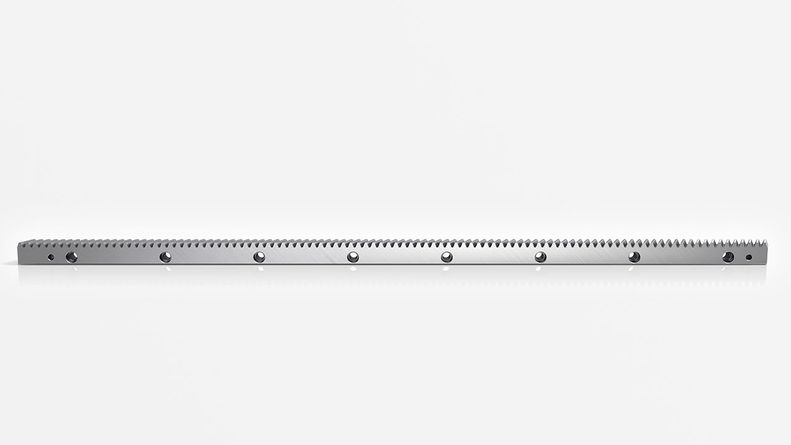

  • Kuggstång med standard montage system

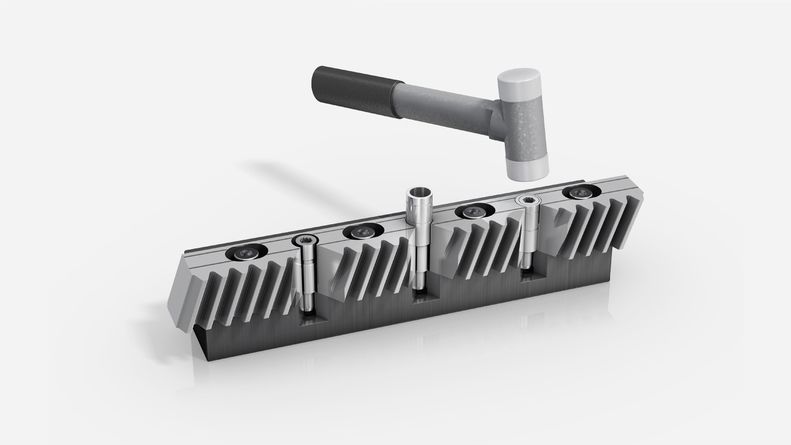

  •  INIRA® pinning erbjuder spånfri pinning av kuggstänger vilket kraftigt reducerar montagetiden

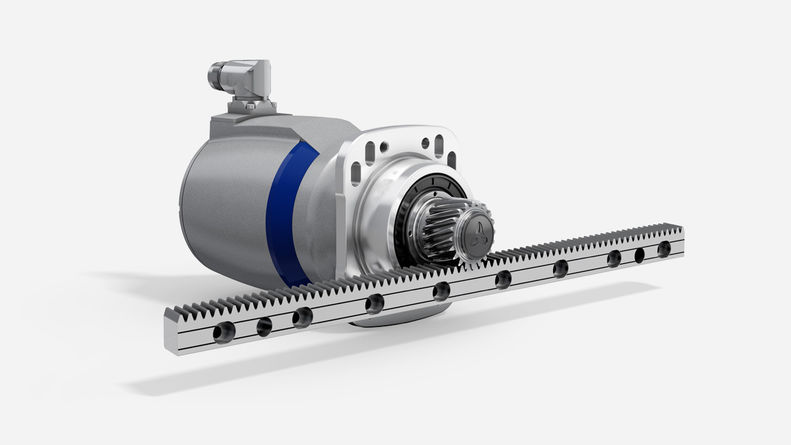

  • Premium Linear System med premo® High Line

Rätt kuggstång för varje behov

Det behöver knappast sägas hur viktigt det är att hitta rätt kuggstång när du vill göra verklighet av dina maskinkoncept. I vår portfölj kan vi garantera att du hittar den perfekta kuggstången. Du kan välja den perfekta kuggstången för din applikation utifrån kraven på rundgångsnoggrannhet, positionsnoggrannhet, linjär kraft och enkel installation.

INIRA® – en revolution inom kuggstångsmontering

Downloads

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Teknisk data
Segment ValueAdvancedPremium
Modulm [mm]1,5; 2; 3; 42; 3; 4; 5; 6; 82; 3; 4; 5; 6; 8
Längd a)L [mm]500–2000167–2000 a)167–1000 a)
Hålavståndl1 [mm]12562,5 b); 12562,5 b); 125
Rundgångsnoggrannhet Nivå 2Nivå 2; 3Nivå 3; 4
Positionsnoggrannhet Nivå 2Nivå 2; 3Nivå 3; 4
Linjär kraft Nivå 1Nivå 2; 3; 4Nivå 3; 4
Spiralskuren kugg ✓✓✓
Rak kugg - c)- c)- c)
INIRA® - c)✓✓
Kundspecifika längder och borrningar ✓ c)✓ c)✓ c)

Tekniska data för den linjära motorn är beroende av interaktionen mellan växel, kugghjul och kuggstång.
Se önskad linjärt system i katalogen eller de individuella konfigurationsalternativen i cymex®.

a) Tillgängliga längder för mellanlägg beroende på modul

b) 62,5 mm hålavstånd i samverkan med linjär kraft på nivå 4

c) På begäran

Produkthöjdpunkter

Tillförlitlighet

Storleksval utifrån växelns utmattningshållfasthet minskar risken för kostbara maskinstillestånd

Effektivitet

INIRA® ger betydligt kortare monteringstider och därmed även reducerade ledtider.

Positionsnoggrannhet

Lämplig variant kan väljas för varje applikation utifrån gällande krav.
