SPM+ / TPM+ endurance

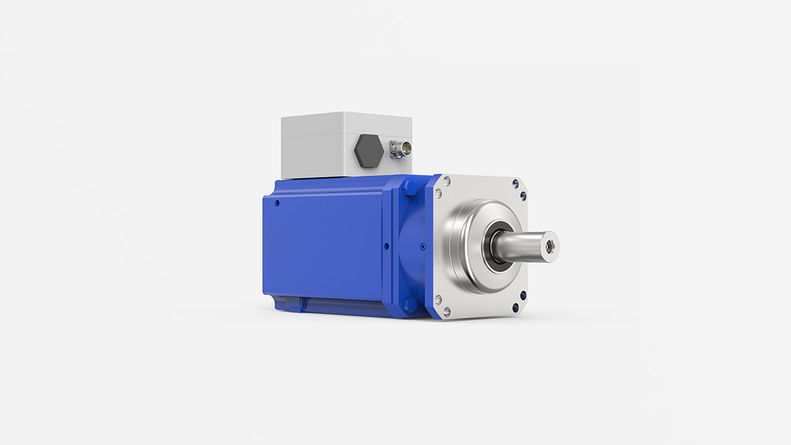

  • SPM+ endurance: Vattenkylda servoställdon för maximal effektivitet, hög effekttäthet och minimala cykeltider

Starkare – kortare – svalare

Ställdon med vattenkylning för maximal effektivitet, hög effekttäthet och minimala cykeltider. Tack vare ett flexibelt modulsystem kan olika växlar integreras med hänsyn till motorerna. Den mycket kompakta designen öppnar en mängd konstruktionsmöjligheter: mindre maskiner tack vare maximal effekttäthet.

Downloads

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Versions
  • Your benefits
  • Technical data
  • Options



Mycket kompakt motor-/transmissionsenhet med vattenkylning. Innovativ kylning av rostfritt stål med precisionsplanetväxel och servomotor med permanentmagnet och resolver

Två versioner:

  • SPM+ endurance, servoställdon med en- eller tvåstegsväxel och utgående axel
  • TPM+ endurance, servoställdon med en-, två- eller trestegs växel och utgångsfläns







Högre energieffektivitet
Lågt torsionsspel plus hög styvhet möjliggör mindre motorer, lägre energiförbrukning och sänkta investeringskostnader.

Högre produktivitet
Fördelarna för dina maskiner och anläggningar: Ställdon med lågt tröghetsmoment och en extremt styv drivlina ger maximal precision och kraft.

Högre tillgänglighet
Särskilt i kretsar med öppen kylning ger kylsystemet i rostfritt stål längre livslängd och mindre underhåll.







SPM+ endurance:

  • Fem storlekar
  • Max. utgående varvtal på 1 655 till 1 125 varv/min
  • Max. utgående vridmoment på 260 till 4 500 Nm
  • Max. motoreffekt 5,9 till 152 kW

TPM+ endurance:

  • Fem storlekar
  • Max. utgående varvtal 35 till 1 500 varv/min
  • Max. utgående vridmoment 275 till 10 000 Nm
  • Max. motorstyrka 5,9 till 152 kW







Du kan välja mellan:

  • Hållbroms med permanentmagnet
  • Absolutkodare Endat 2.1 eller Hiperface
  • Inkrementell TTL-kodare med Halleffektsignal
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (på begäran)
  • KTY- och PTC-temperaturgivare
  • Mellankretsspänning från 320 till 560 V DC
