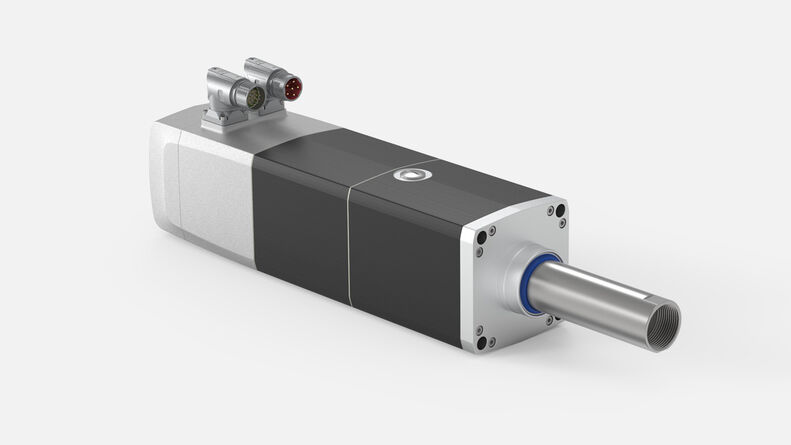

  • cyber® force line - linjär aktuator i storlek 105 mm med 100 mm slaglängd

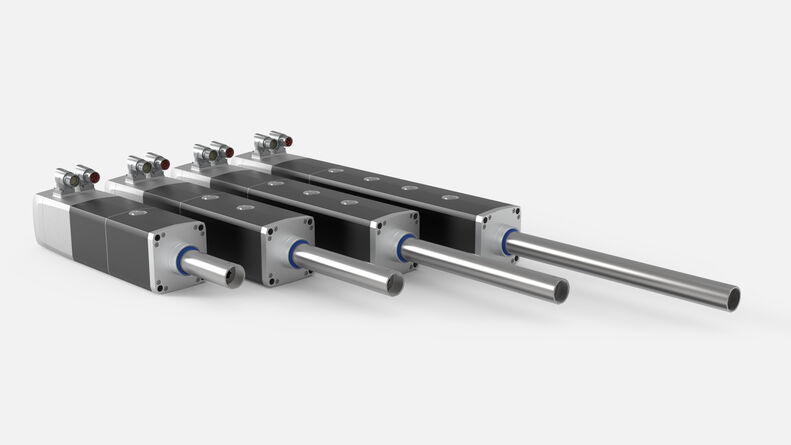

  • Produktfamiljen cyber® force line - olika slaglängder

  • cyber® force line med inkört 400 mm slag

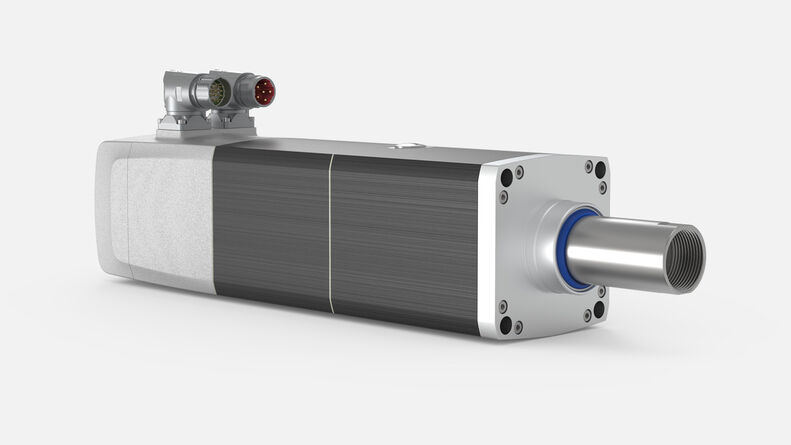

  • cyber® force line med 100 mm slag

  • cyber® force line - sidvy linjär aktuator

effektiva - exakta - mycket integrerande

De elektromekaniska linjära aktuatorerna i cyber® force line är den perfekta lösningen för applikationer där det krävs hög precision, kraft och hastighet. Drivenheterna övertygar med hög effektivitet och maximal effekttäthet. Dessutom ger de snabba och exakta genomströmningshastigheter i produktionsprocessen.

De kompakta linjära aktuatorerna möjliggör förenklad integration och flexibilitet inom maskindesign. Allt detta ger att den totala ägandekostnaden reduceras betydligt och det är ett fördelaktigt alternativ till pneumatiska och hydrauliska drivlösningar.

Typiska användningsområden för de linjära aktuatorerna är t.ex. omformande verktygsmaskiner, plast- och gummimaskiner samt applikationer inom livsmedels- och förpackningsindustrin.

En enastående lösning för komplicerade drivningsuppgifter

Förbättrad effektivitet

  • Öka produktiviteten genom mycket snabba och exakta genomströmningshastigheter
  • Förbättra produktkvaliteten och optimera processerna
  • Kortare installations- och driftsättningstider

Precision

  • Hög positionerings- och repetitionsnoggrannhet för hög processäkerhet och produktkvalitet
  • Hög reproduktion av hastighet, position och kraft för lång livslängd för drivenheterna

Integrerbarhet

  • Spara utrymme genom att minska maskinstorlek eller arbetsyta
  • Monteringsfärdiga system kan integreras direkt i maskinen
  • Ökning av kraft och hastighet i befintliga anläggningar

TCO-reduktion

  • Reducerade energi-, underhålls-, reparations-, driftsättnings- och materialkostnader
  • Färre fel och avvikelser tack vare den höga precisionen
  • Optimerad eftermontering

Underhåll

  • Inga fluider
  • Monteringsfärdigt system
  • Endast eftersmörjning krävs

Teknikskifte

  • Kompatibilitet med pneumatisk standard DIN ISO 15552
  • Fullständig kompatibilitet mellan linjära drivenheter och olika styrenhetstillverkare
  • Inget läckage genom drivmediet

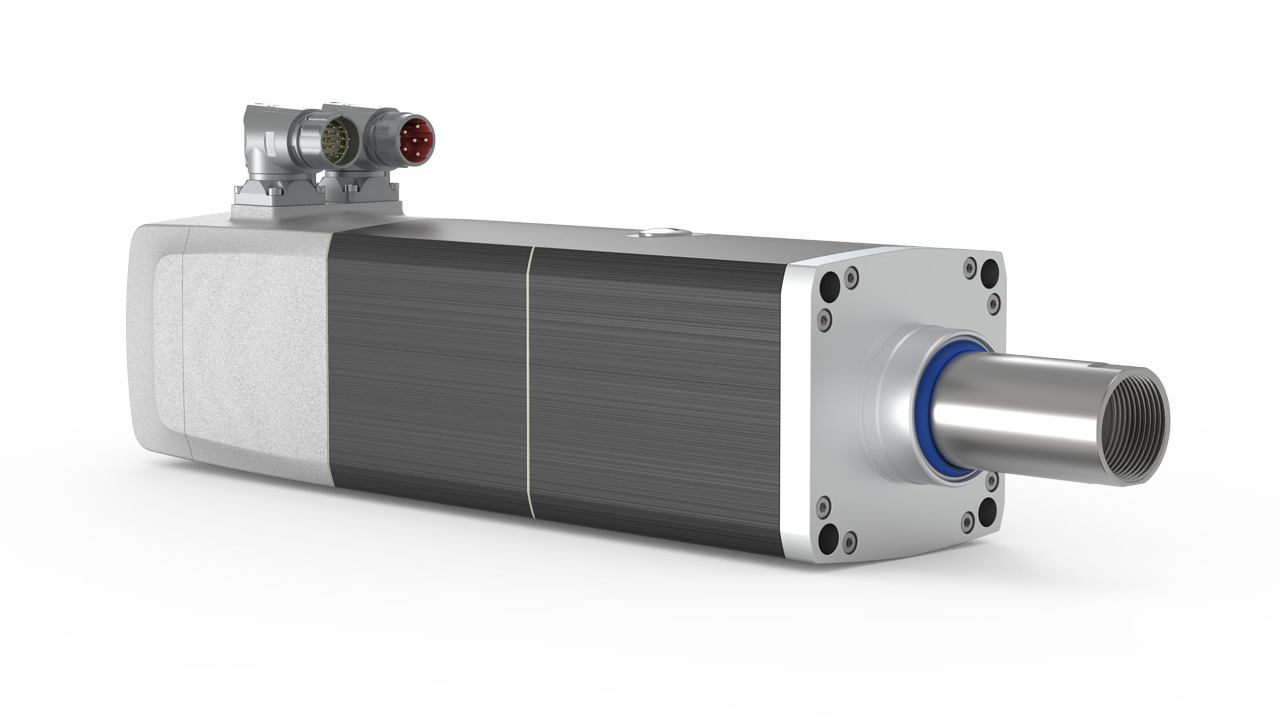

Produktens höjdpunkter

Med kraft- och hastighetsoptimerade varianter ökar cyber® force line effektiviteten anmärkningsvärt när det gäller produktiviteten. Dessutom kan de mycket precisa och kompakta linjära aktuatorerna enkelt integreras i maskindesignen. Förutom den betydande minskningen av den totala ägandekostnaden sticker även drivenheterna ut med låga underhållsbehovet. Dessutom underlättas teknikskiftet från pneumatik och hydraulik till en elektromekanisk servodrivlösning avsevärt.

Drivenhet med hög precision och effekttäthet

Monteringsfärdigt system tack vare en inbyggd spindel

Olika slaglängder

Kraft- och hastighetsoptimerade varianter

Färglackering efter önskemål

Drivenhet med hög precision och effekttäthet

Monteringsfärdigt system tack vare en inbyggd spindel

Olika slaglängder

Kraft- och hastighetsoptimerade varianter

Färglackering efter önskemål

Tekniska data

Flänsmått 105

MellankretsspänningUDC VDC560/750*
Spindelvariant  HastighetKraft
MaxkraftFmaxkN1025
Kontinuerlig stilleståndsström    F0kN2,26,2
Max. tillåten körhastighet    Vnmm/s1.250500
MaxeffektPmaxW8.3208.028
MaxströmImaxA28,5
Kontinuerlig stilleståndsström    l0A6,6
Slaglängd mm100200300400
Skyddsklass  IP65

*Det här är en maskin vars standardvärden är inställda på mellankretsspänning 560 V. Det är möjligt att köra motorer till en mellankretsspänning på 750 V på ett säkert sätt.
