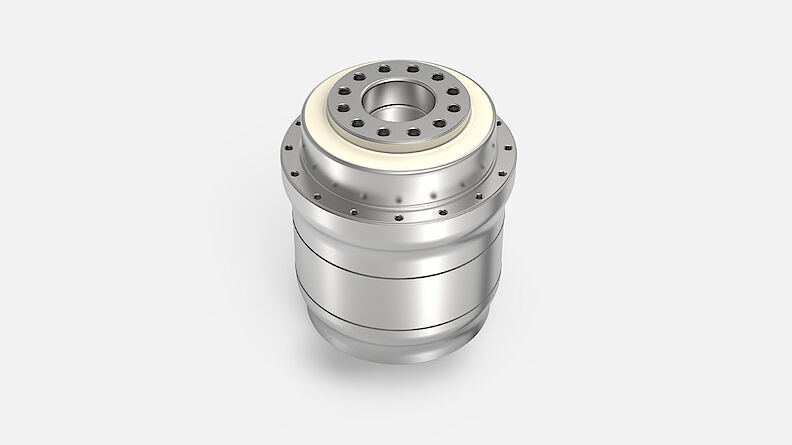

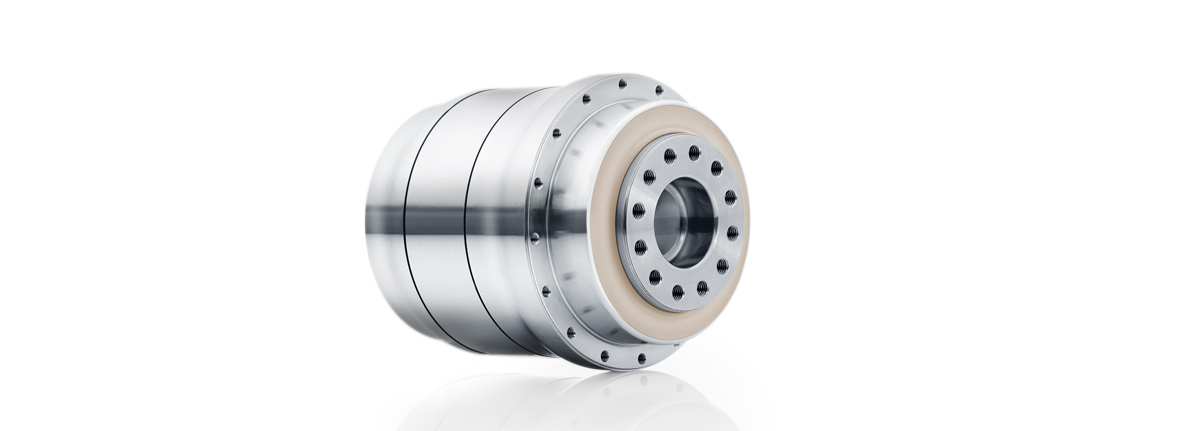

HDP+ Hygienic Design planetväxel

  • HDPplanetväxel med utgångsfläns i Hygienic Design

  • HDP+ för Deltarobotar för applikationer i våta förhållanden

Tillförlitlig hygien

Sterila och högdynamiska processer och enastående positionsnoggrannhet – HDP+ uppfyller de strikta hygienkraven på produktions- och förpackningsanläggningar. Växeln i Hygienic Design-serien erbjuder inte bara maximal säkerhet mot kontaminationsrelaterade produkt- och processrisker, utan garanterar även maximal systemtillgänglighet och produktivitet.

Läs mer

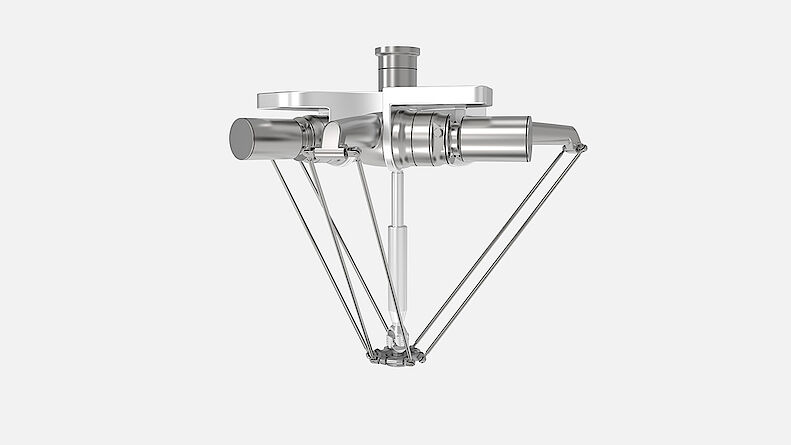

Den högprecisa HDP+ är också idealisk för Delta-robot applikationer.

Läs mer

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Teknisk data
  • Alternativ
Produkttyp HDP+
Version MA
Utväxling 22–55
Antal storlekar 2

Max spel c)

jt [bågmin]Standard

≤ 1
Reducerad

Max momentT2a [Nm]252–466
Max ingångsvarvtaln1Max [rpm]

7500

VridstyvhetCt21 [Nm/bågmin]100
Max tiltmomentM2KMax [Nm]550

c) I förhållande till referensstorlekar

Utgångstyp
Fläns
Ingångstyp
Motormonterad

Egenskap


Livsmedelsgodkänt smörjmedel
Korrosionsbeständig
Optimerat masströghetsmoment a)

a) Effektreduktion: Tekniska data tillhandahålls på begäran

Produkthöjdpunkter

Hygienic Design

Större frihet i designfasen genom direkt processintegration.

Rengöringsbarhet

Snabb, effektiv och tillförlitlig rengöring. Motståndskraftig med kemiska rengöringsmaterial och desinfektionsmedel.

Försegling

Optimala förseglingsegenskaper (IP69X, max. 30 bar)

Tillförlitlighet

Extremt tillförlitliga växlar förhindrar kostnadsdrivande stillestånd.

Positionsnoggrannhet

Minimalt steg och extrem styvhet säkerställer maximal positionsnoggrannhet vid verktygets centrumpunkt.

Låg underhållskostnad

Högsta kvalitetsstandarder garanterar en lång livslängd och förlänger underhållsintervallen.

Utformad enligt EHEDG-riktlinjerna, FDA-certifierade material

Slätvalsad yta i hygieniskt stål 1.4404

Konceptet trippelförsegling garanterar optimal tillförlitlighet

Inga tomma utrymmen

Förseglingarna är IP69X-skyddade mot rengöringsmaterial (max. 30 bar)

Utformad enligt EHEDG-riktlinjerna, FDA-certifierade material

Slätvalsad yta i hygieniskt stål 1.4404

Konceptet trippelförsegling garanterar optimal tillförlitlighet

Inga tomma utrymmen

Förseglingarna är IP69X-skyddade mot rengöringsmaterial (max. 30 bar)

WITTENSTEIN alpha i alla axlar

Planetväxlar med lågt spel

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
