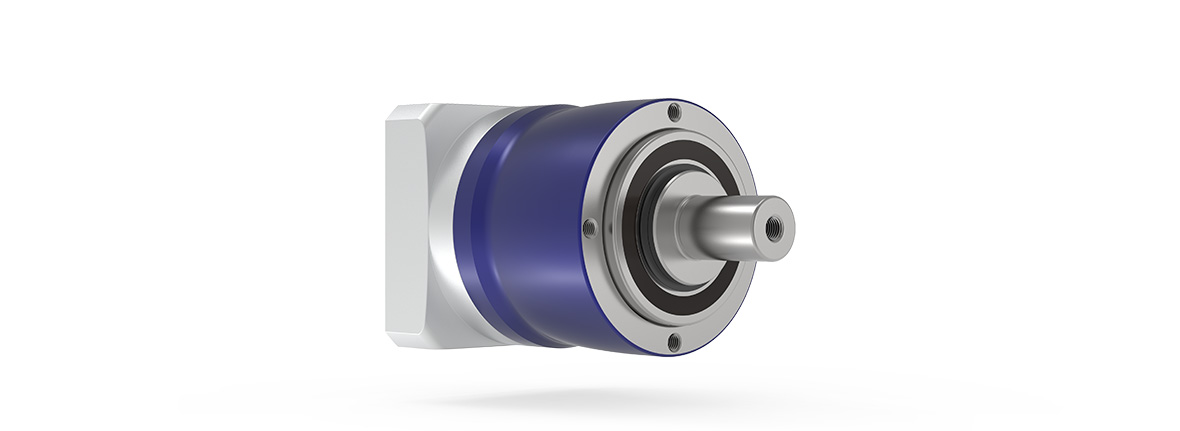

NP planetväxel

NP – planetväxel med LP⁺-utgångsgeometri
Motormontering alpha Value Line planetväxlar och vinkelväxlar

Individual Talents

alpha Value Line är en universalprodukt som alltid utgör den mest ekonomiska lösningen oavsett kraven. NP planetväxel är till exempel idealisk för alla applikationer i mellanklassen som kräver en utgående axel.

Läs mer

Downloads

Technical data / Dimension sheets (6 MB)
Catalog alpha Basic Line & alpha Value Line (23 MB)
Ordering code / CAD data NP
Instruction sheet: Sealing Plate (122 KB)
Operating manual cynapse^® (629 KB)
Tekniska underlag (inkl. bruksanvisningar) (3 MB)
Motor mounting video alpha Value Line

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

info@wittenstein.se

www.wittenstein.se

Produkttyp		NP
Version		MF / MA
Utväxling		3–100
Antal storlekar		5
Max spel ^c)	j_t [bågmin]	Standard ≤ 8
Max moment	T_2a [Nm]	18–800
Max ingångsvarvtal	n_1Max [rpm]	10000

^c) I förhållande till referensstorlekar

Detaljerad översikt per storlek

Utgångstyp
Slät axel	✓
Axel med kil^d)	✓
Ingångstyp
Motormonterad	✓
Egenskap
Livsmedelsgodkänt smörjmedel ^{a) b)}	✓
Systemlösningar
Linjärt system (med kuggstång och kugghjul)	✓
Tillbehör (se produktsidorna för mer information)
Koppling	✓

^a) Effektreduktion: Tekniska data tillhandahålls på begäran

^b)Kontakta WITTENSTEIN alpha

^d) Effektreduktion: Använd vår programvara cymex^® för ett detaljerat storleksval

Produkthöjdpunkter

Tvådelat klämkopplingssystem för det övre segmentet

Märkt med åtdragningsmoment för säker och snabb motormontering
Garanterar utmärkta synkroniseringsegenskaper

Utgångstyp

Tillgänglig med slät axel

Stor variation i utväxlingen

Stort antal utväxlingsnivåer (i=3 till i=100)
Tillgänglig med vanliga binära utväxlingar

Differentierad effekttäthet

HIGH TORQUE-utförandet möjliggör en ännu högre momenttäthet för storlekarna 015–035

Tvådelat klämkopplingssystem för det övre segmentet

Märkt med åtdragningsmoment för säker och snabb motormontering
Garanterar utmärkta synkroniseringsegenskaper

Utgångstyp

Tillgänglig med slät axel

Stor variation i utväxlingen

Stort antal utväxlingsnivåer (i=3 till i=100)
Tillgänglig med vanliga binära utväxlingar

Differentierad effekttäthet

HIGH TORQUE-utförandet möjliggör en ännu högre momenttäthet för storlekarna 015–035

WITTENSTEIN alpha i alla axlar

Planetväxlar med lågt spel

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
