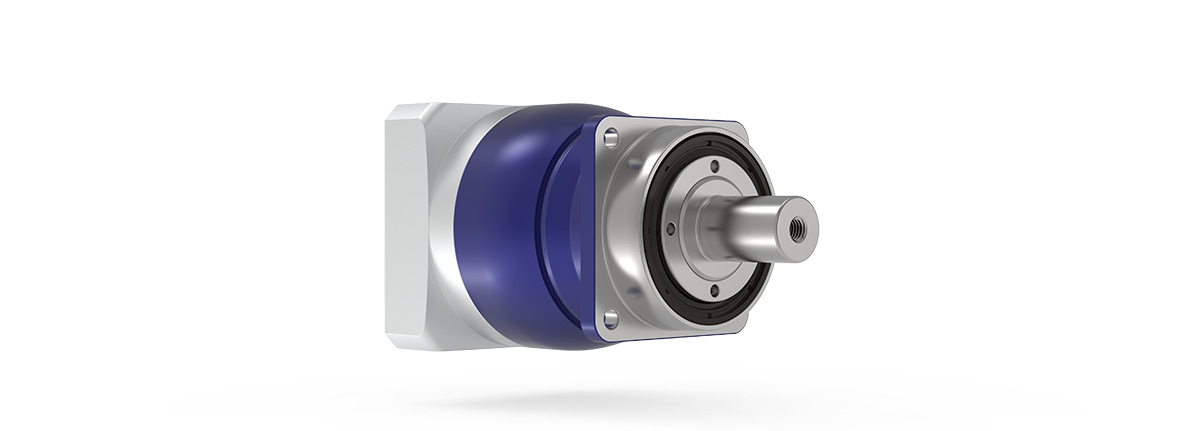

NPS planetväxel

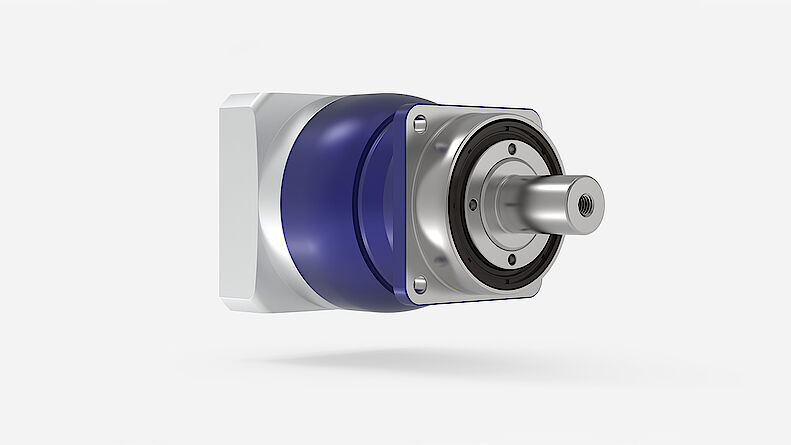

  • NPS – planetväxel med SP+-utgångsgeometri

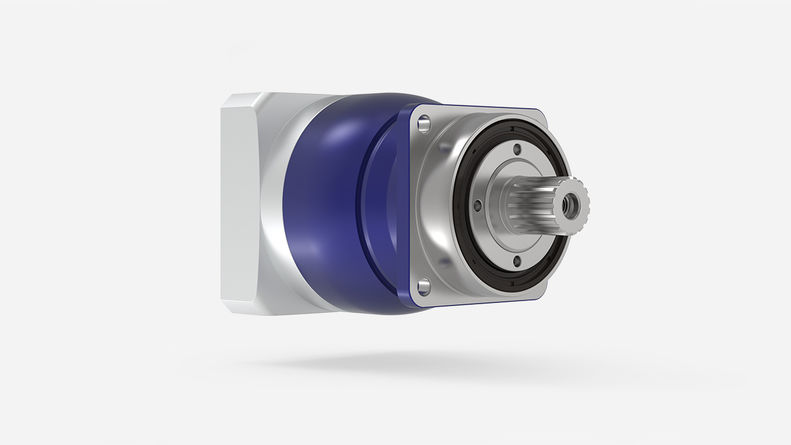

  • NPS mit Zahnwelle

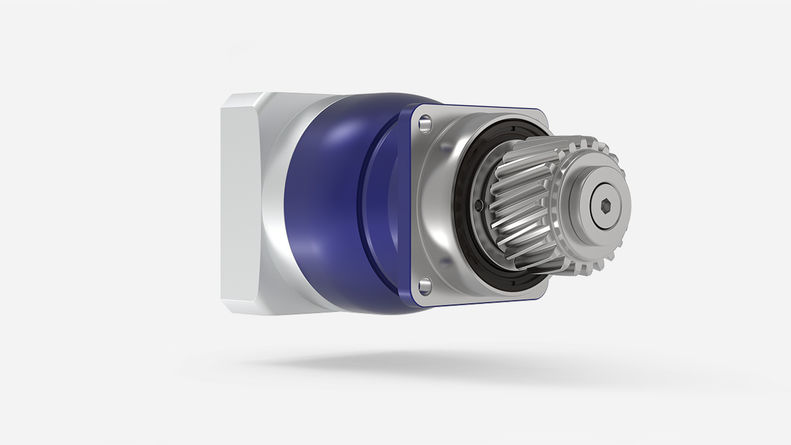

  • NPS mit RMK-Ritzel

  • Motormontering alpha Value Line planetväxlar och vinkelväxlar

Individual Talents

Den beprövade utmatningsgeometrin för vår bästsäljare SP+ har anpassats till NPS och finns nu även tillgänglig i Value-segmentet. Denna planetväxel möjliggör även transmission av högre externa krafter.

Läs mer

Downloads

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Teknisk data
  • Alternativ
Produkttyp NPS
Version MF / MA
Utväxling 3–100
Antal storlekar 4

Max spel c)

jt [bågmin]Standard

≤ 8

Max momentT2a [Nm]51–800
Max ingångsvarvtaln1Max [rpm]8000

c) I förhållande till referensstorlekar

Detaljerad översikt per storlek

Utgångstyp
Slät axel✓

Axel med kil d)

✓
Splines axel (DIN5480)✓
Ingångstyp
Motormonterad✓

Egenskap


Livsmedelsgodkänt smörjmedel a) b)✓
Systemlösningar
Linjärt system (med kuggstång och kugghjul)✓
Tillbehör (se produktsidorna för mer information)
Koppling✓

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha

d) Effektreduktion: Använd vår programvara cymex® för ett detaljerat storleksval

Produkthöjdpunkter

Tvådelat klämkopplingssystem för det övre segmentet

  • Märkt med åtdragningsmoment för säker och snabb motormontering
  • Garanterar utmärkta synkroniseringsegenskaper

Utgångstyp

Tillgänglig med utmatningsgeometrin SP+

Stor variation i utväxlingen

  • Stort antal utväxlingsnivåer (i=3 till i=100)
  • Tillgänglig med vanliga binära utväxlingar

Differentierad effekttäthet

HIGH TORQUE-utförandet möjliggör en ännu högre momenttäthet för storlekarna 015–035

Tvådelat klämkopplingssystem för det övre segmentet

  • Märkt med åtdragningsmoment för säker och snabb motormontering
  • Garanterar utmärkta synkroniseringsegenskaper

Utgångstyp

Tillgänglig med utmatningsgeometrin SP+

Stor variation i utväxlingen

  • Stort antal utväxlingsnivåer (i=3 till i=100)
  • Tillgänglig med vanliga binära utväxlingar

Differentierad effekttäthet

HIGH TORQUE-utförandet möjliggör en ännu högre momenttäthet för storlekarna 015–035

WITTENSTEIN alpha i alla axlar

Planetväxlar med lågt spel

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
