XP+-planetväxel

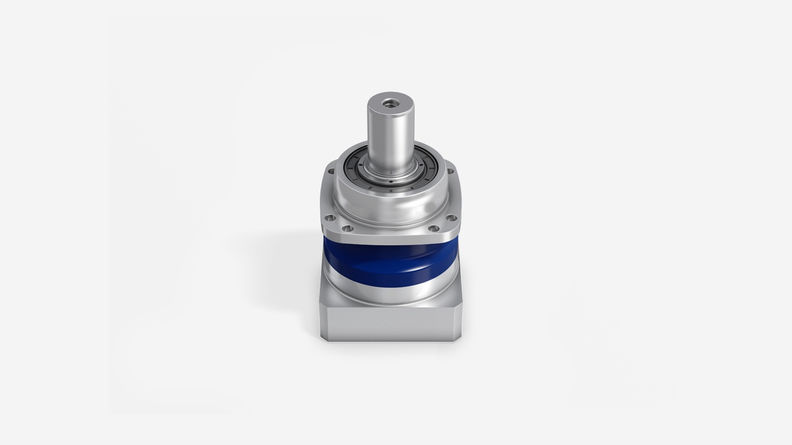

  • XP+ planetväxel med slät axel

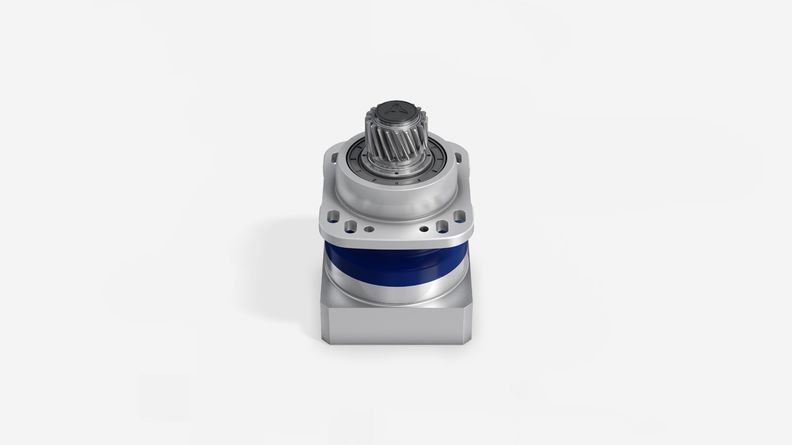

  • XP+ planetväxel med kugghjul och långhål

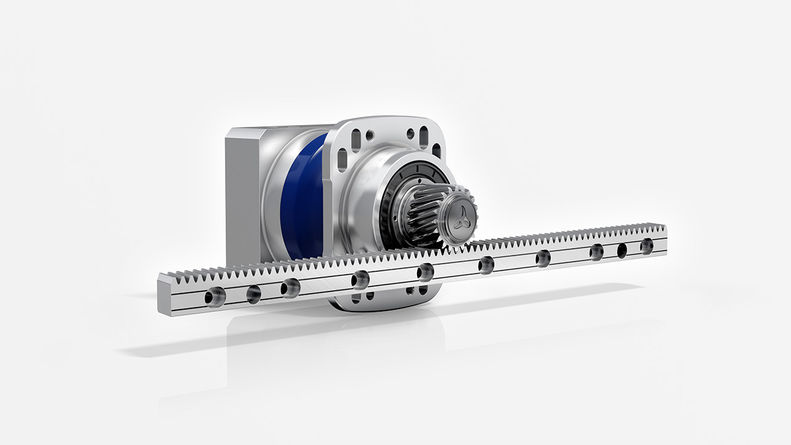

  • Premium Linear System med XP+ planetväxel med långhål och innovative-kuggstång INIRA®

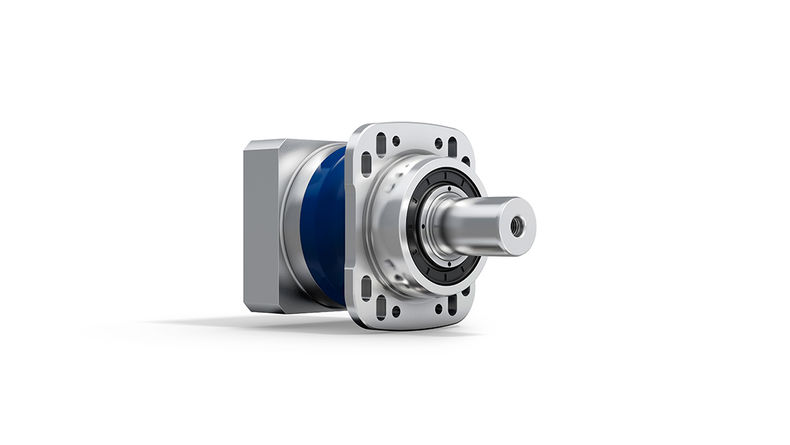

  • XP+-planetväxel med R-fläns

  • Installationsutrymme XP+ jämfört med branschstandard

  • Motormontering alpha Advanced Line / alpha Premium Line planetväxel









Perfektion i nytt format

XP+ med specialutvecklad utgång och extremt kompakt konstruktion ger nya möjligheter för kraftöverföring som överträffar branschstandarderna. XP+ imponerar med marknadens högsta momenttäthet – tillsammans med maximal vridstyvhet och tiltmomentskapacitet.

  • Kortare cykeltid eftersom accelerationen maximeras
  • Större tillåtna massor och processkrafter
  • Jämnare drift och högre repeterbarhet
  • Implementering av linjära system med hög precision
  • Platsbesparande installation genom att gå ner i storlek

Kontakta ansvarigt tekniskt säljstöd eller info@wittenstein.se för mer information eller CAD-data.

Gemeinsam zur besten Antriebslösung

Zur anwendungsspezifischen Auslegung kompletter Antriebsstränge nutzen wir unsere Software  cymex® 5. Sie sind Xperte und möchten Ihren Antrieb mit XP+ Getriebe direkt selbst dimensionieren? Dann holen Sie sich jetzt Ihre cymex® 5 Premium Lizenz.

Jetzt cymex® 5 Premium anfragen

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Teknisk data
  • Alternativ
Produkttyp XP+XP+ HIGH TORQUEXPHIGH SPEED
Version MFMAMC
Driftfall Intermittent driftIntermittent driftKontinuerlig drift
Utväxling c) 3 - 1005,5 - 553 - 100
Antal storlekar 544

Max. spel c)

jt [arcmin]Standard

≤ 3

Reducerad
≤ 1

Standard
≤ 1
Standard

≤ 4

Reducerad
≤ 2

Max. momentT2a [Nm]56 - 3840290 - 440068 - 880
Max. ingångsvarvtaln1Max [rpm]750075006000
VridstyvhetCt21 [Nm/bågmin.]290350290
Max. tiltmomentM2KMax [Nm]325632563256

c) I förhållande till referensstorlekar

 XP+XP+XP+
 MFMAMC
Utgångstyp
Slät axel
Axel med kil d)
Splinesaxel (DIN 5480)
Blindhålsaxel
Systemutgång
Ingångsform
Motormonterad
Växel med ingående och utgående axel

Egenskap


Fläns med långhål (standard)
Livsmedelsgodkänd smörjning a) b)
Optimerat masströghetsmoment a)
Systemlösningar
Linjärt system (kuggstångssystem)
Servoaktuator
Tillbehör (se produktsidorna för mer information)
Koppling
Spännförband

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha

d) Effektreduktion: Använd vår programvara cymex® för ett detaljerat storleksval

Funktioner i urval

Produktivitet

Utmärkt momenttäthet och styvhet minskar din cykeltid

Lågt underhåll

Högsta kvalitetsstandarder garanterar en lång livslängd och förlänger underhållsintervallen.

Besparing

Vinkelväxeln med mycket hög kapacitet för inbromsningar tillåter nya maskinkoncept, till exempel en lagerlös konstruktion.

Processkvalitet

Tillsammans med hög vridstyvhet medger konstant lågt spel över växelns hela livslängd höga nivåer av positionsnoggrannhet.

Tillförlitlighet

Extremt tillförlitliga växlar förhindrar kostnadsintensiva stillestånd.

Kompakt format

XP+ ger den högsta momenttätheten jämfört med branschstandarden, vilket gör att en mindre storlek kan användas.

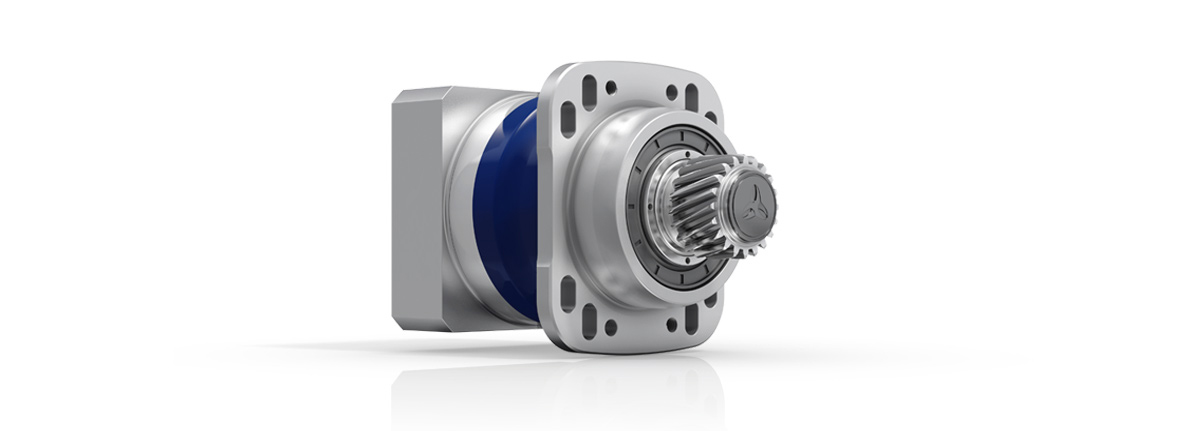

Med enastående kuggkvalitet hålls torsionsspelet till ett minimum

Flera utgångsmöjligheter

Specialutvecklad utgång för överföring av extremt höga vridmoment, tål höga tiltmoment

Med enastående kuggkvalitet hålls torsionsspelet till ett minimum

Flera utgångsmöjligheter

Specialutvecklad utgång för överföring av extremt höga vridmoment, tål höga tiltmoment

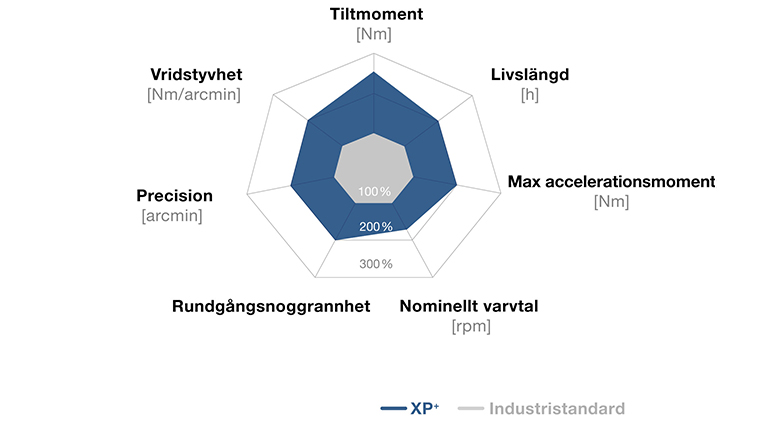

Das XP+ im Vergleich zum Industriestandard

XP+ – Xtra produktivitet, precision och utrymmesbesparande för dig

Letar du efter en växel som med råge överträffar branschstandarderna när det gäller vridmoment, inbromsningskapacitet och vridstyvhet?
XP+ i alpha Premium Line erbjuder många tekniska fördelar som förbättrar prestanda flera gånger om, till exempel med mycket korta cykeltider och optimal kontroll över din drivaxel. Detta kompakta ”powerhouse” ger dig också möjligheten att minska installationsutrymmet ytterligare.

WITTENSTEIN alpha i alla axlar

Planetväxlar med lågt spel

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
