LK+ / LPK+ / LPBK+ vinkelväxel

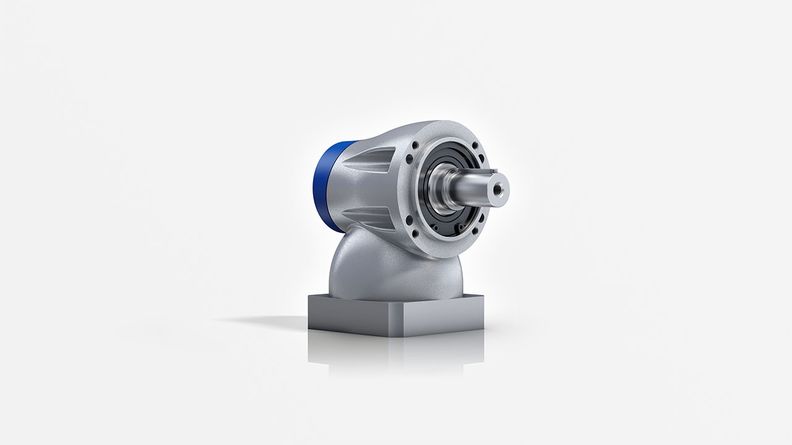

  • LK+ vinkelväxel med utgående axel
  • LPK+ vinkelväxel med utgående axel

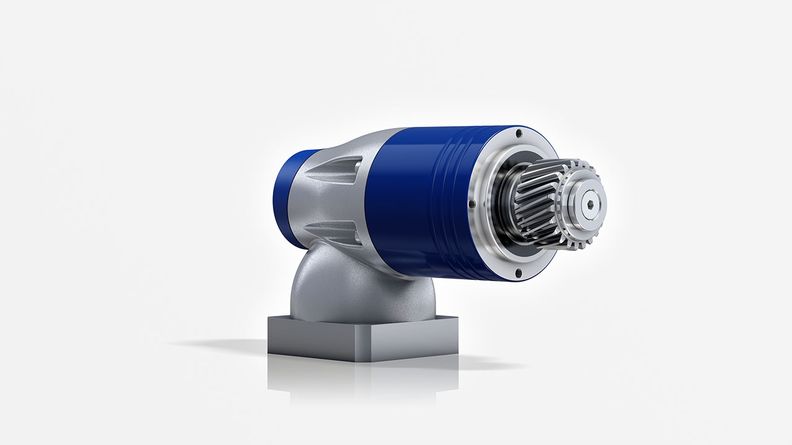

  • LPK+ vinkelväxel med kugghjul

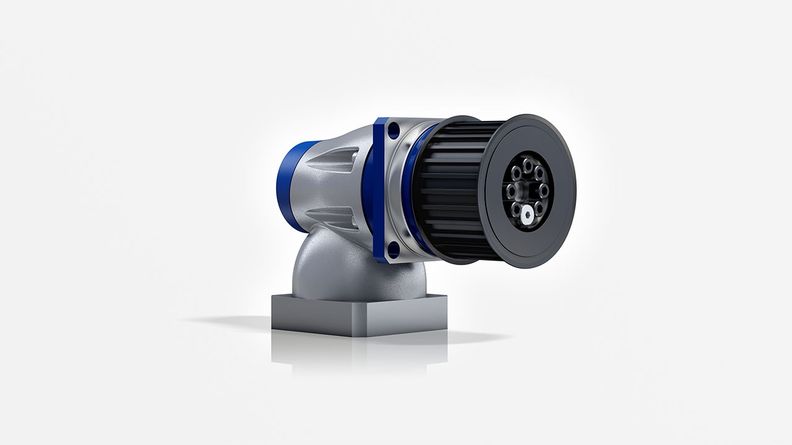

  • LPBK+ vinkelväxel med remskiva

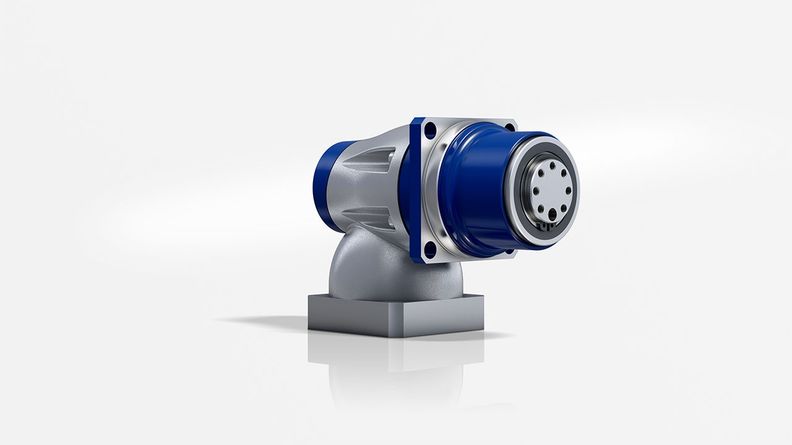

  • LPBK+ med fläns

Ekonomisk vinkelprecision

Vinkelväxlar med litet spel, med utgående axel eller utgående fläns. Den här växelserien passar för kostnadskänsliga applikationer.

LPBK+ är särskilt lämplig för kompakta remdrifter.

Downloads

Personlig rådgivning

Har du frågor om produkter eller vill du ha personliga råd? Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Dina fördelar
  • Teknisk data
  • Alternativ



EgenskaperLK+
MO-version		LPK+
MO-version		LPBK+
MO-version
Effekttäthet+++++

Positionsnoggrannhet

+++++
Högt ingångsvarvtal++++++
Vridstyvhet++++
Utrymmessnål design+++++++



  LK+
MO-version		LPK+
MO-version		LPBK+
MO-version
Utväxlingi13 - 1003 - 10
Antal storlekar 553

Max. torsionsspel

jt [arcmin]Standard ≤ 15Standard ≤ 12Standard ≤ 12
Max. accelerationsmoment
(max. 1 000 cykler/timme)		T2B [Nm]2,5 - 9311 - 45022 - 220
Max. ingående varvtaln1Max [rpm]500050004500





 LK+
MO-version		LPK+
MO-version		LPBK+
MO-version
Utgångstyp
Slät utgående axel ✓
Utgående axel med kilspår✓✓
Utgångsfläns  ✓
ingångstyp
Motormonterad version✓✓✓
Design
Livsmedelsgodkänd smörjning a) b)✓✓✓
Tillbehör
Kopplingar✓✓
Kuggstång✓✓
Remhjul  ✓
B5-fläns✓✓

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha
