NPRK vinkelväxlar

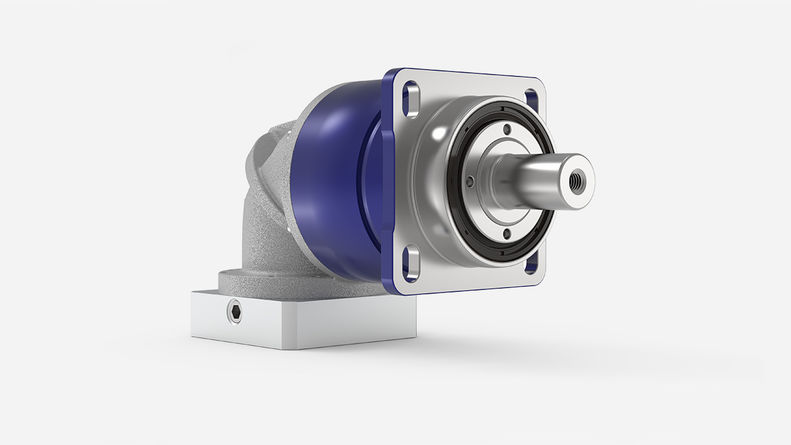

  • NPRK vinkelväxel med utgående axel

  • Vinkelväxel NPRK med slitshål för optimal montering av kuggstång och kugghjul

Individual Talents

NPRK vinkelväxel i alpha Value Line är med sina imponerande långhål en perfekt lösning för kuggstångs- och kugghjulsmontering.

Läs mer

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Teknisk data
  • Alternativ
Produkttyp NPRK
Version MF
Utväxling 3–100
Antal storlekar 4

Max spel c)

jt [bågmin]Standard

≤ 11

Max momentT2a [Nm]33–700
Max ingångsvarvtal 5000

c) I förhållande till referensstorlekar

Utgångstyp
Slät axel

Axel med kil d)

Splines axel (DIN5480)
Ingångstyp
Motormonterad
Egenskap
Fläns med långhål (standard)
Livsmedelsgodkänt smörjmedel a) b)
Systemlösningar
Linjärt system (med kuggstång och kugghjul)
Tillbehör (se produktsidorna för mer information)
Koppling

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha

d) Effektreduktion: Använd vår programvara cymex® för ett detaljerat storleksval

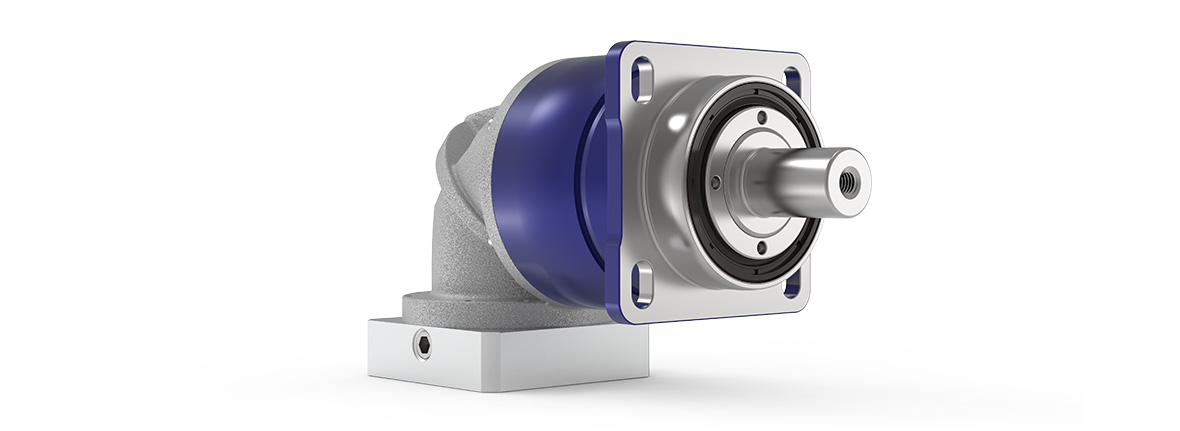

Produkthöjdpunkter

Stor flexibilitet

God ekonomi

Växlarna i alpha Value Line är mycket ekonomiska att köpa, oslagbart driftseffektiva och underhållsfria under hela sin livslängd.

Flexibel motoranslutning

Montering av alla vanliga servomotorer med hjälp av en flexibel adapterplatta som fästs med skruvar samt många motoraxlar av olika diametrar

Design

Den eleganta designen framhäver dynamiken hos växeln och skapar en ny standard på marknaden

Kompakt format

Den extremt kompakta utformningen av den vinklade sektionen tillåter användning i mycket trånga utrymmen

Stor variation i utväxlingen

  • Stort antal utväxlingsnivåer (i=3 till i=100)
  • Tillgänglig med vanliga binära utväxlingar

Flexibel motoranslutning

  • Montering av alla vanliga servomotorer med hjälp av en flexibel adapterplatta som fästs med skruvar
  • Många motoraxlar av olika diametrar kan anslutas

Output shape

Högre externa krafter är tillåtna med NPRK

Design

Den eleganta designen framhäver dynamiken hos växeln och skapar en ny standard på marknaden

Kompakt format

Den extremt kompakta utformningen av den vinklade sektionen tillåter användning i mycket trånga utrymmen

Stor variation i utväxlingen

  • Stort antal utväxlingsnivåer (i=3 till i=100)
  • Tillgänglig med vanliga binära utväxlingar

Flexibel motoranslutning

  • Montering av alla vanliga servomotorer med hjälp av en flexibel adapterplatta som fästs med skruvar
  • Många motoraxlar av olika diametrar kan anslutas

Output shape

Högre externa krafter är tillåtna med NPRK

WITTENSTEIN alpha i alla axlar

Vinkelväxlar

WITTENSTEIN alpha utvecklar som helhetsleverantör kompletta lösningar för drivning av vilken axel som helst. De kan användas i princip i alla applikationer – från högprecisionsaxlar i tillverkningssystem till förpackningsmaskiner där maximal produktivitet är ett krav.
Namnet WITTENSTEIN alpha är synonymt med förstklassig kvalitet och driftsäkerhet, hög precision och synkroniseringsnoggrannhet, effekttäthet i toppklass, lång livslängd och mycket enkel motorinstallation.
