SK+ / SPK+ hypoidväxlar

  • SK+ hypoidväxel
  • SK+ hypoidväxel med koppling

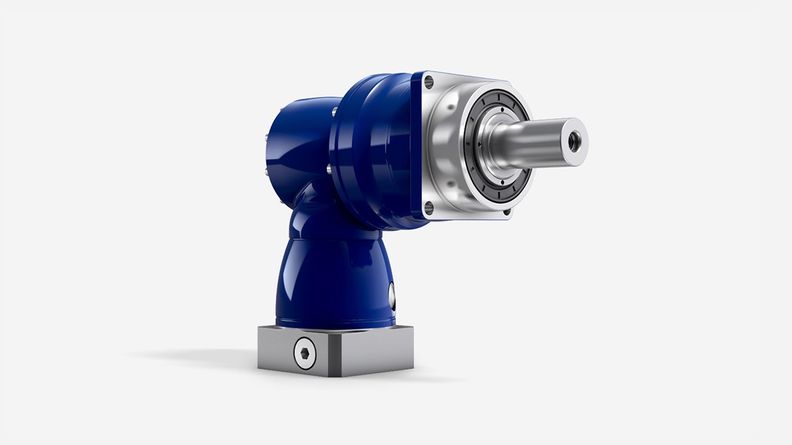

  • SPK+ hypoidväxel

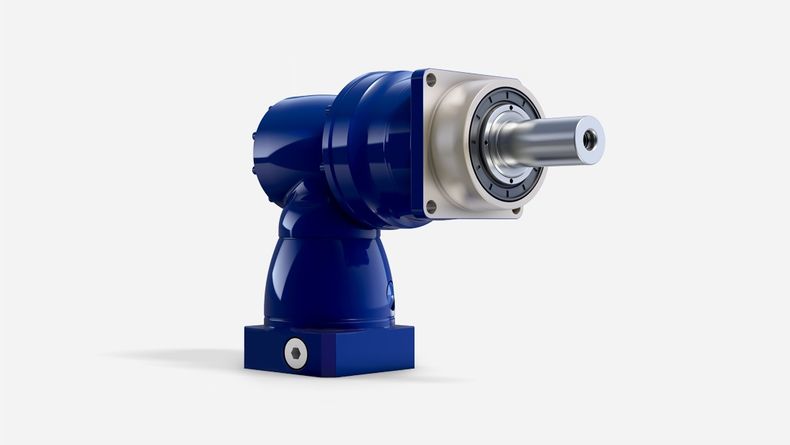

  • SPK+ hypoidväxel i korrosionsskyddad design

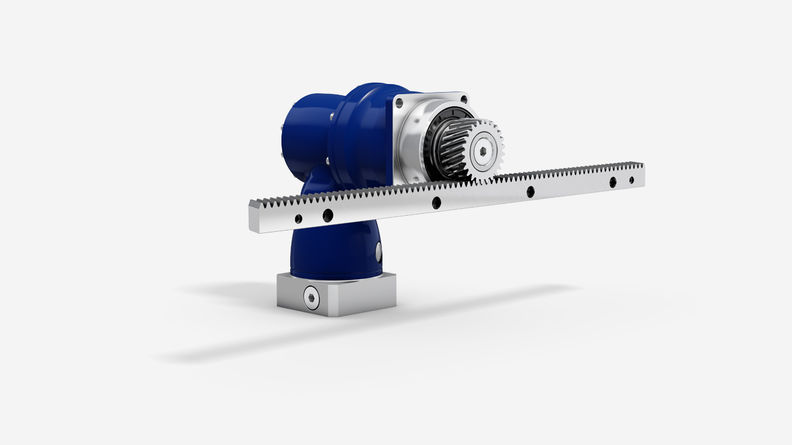

  • Advanced Linear System med hypoidväxel SPK+
  • Motormontering alpha Advanced Line / alpha Premium Line vinkelväxlar

Kompakt vinkelprecision med utgående axel

Representanter för vår mångsidiga hypoidväxel med SP+-kompatibel utgångsfläns och hålaxel. SPK+-växlar med planetsteg är extra lämpliga för högprecisionsapplikationer med högre krav på effekt och vridstyvhet.

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Dina fördelar
  • Teknisk data
  • Alternativ



EgenskaperSK+
MF-version
SPK+
MF-version
Effekttäthet++++

Positionsnoggrannhet
(t.ex. klämdrivningar)

+++++
Högdynamiska applikationer++++
Vridstyvhet++++



  SK+
MF-version
SPK+
MF-version
Utväxlingi3 - 10012 - 10000
Antal storlekar 56

Max. torsionsspel

jt [arcmin]Standard ≤ 4Standard ≤ 4
   Reducerad ≤ 2
Max. vridmomentT [Nm]20 - 76880 - 5700
Max. ingående varvtaln1Max [rpm]60006000





 SK+
MF-version
SPK+
MF-version
Utgångstyp
Slät utgående axel
Slät utgående axel, på baksidan
Utgående axel med kilspår
Utgående axel med kilspår, på baksidan
Utgående axel med splines
Hålaxelgränssnitt, på baksidan
Monterad axel
Sluten kåpa, på baksidan
ingångstyp
Motormonterad version
Design
ATEX a)
Livsmedelsgodkänd smörjning a) b)
Korrosionstålig a) b)
Tillbehör
Kopplingar
Kuggstång
Kugghjul
Spännförband
Sensorfläns torqXis
Mellanplatta för kylningsanslutning

a) Effektreduktion: Tekniska data tillhandahålls på begäran

b) Kontakta WITTENSTEIN alpha
