V-Drive Advanced-snäckväxel

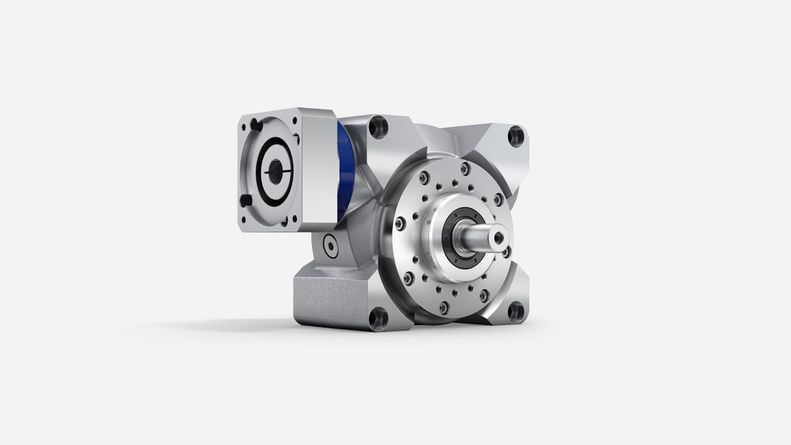

  • VS+ snäckväxel med solid axel

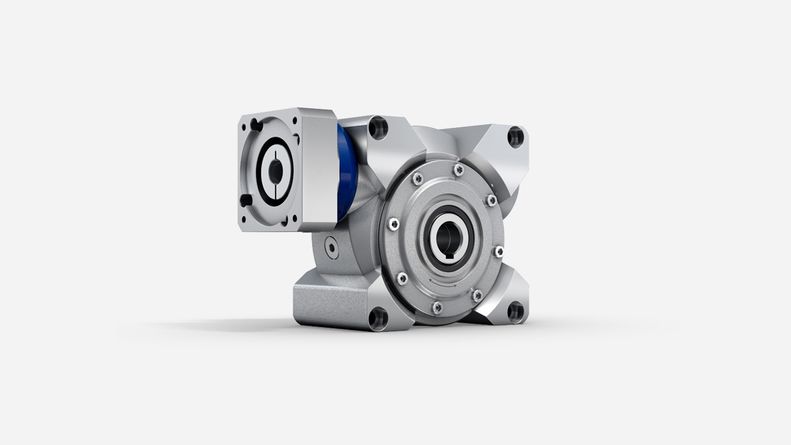

  • VH+snäckväxel med hålaxel

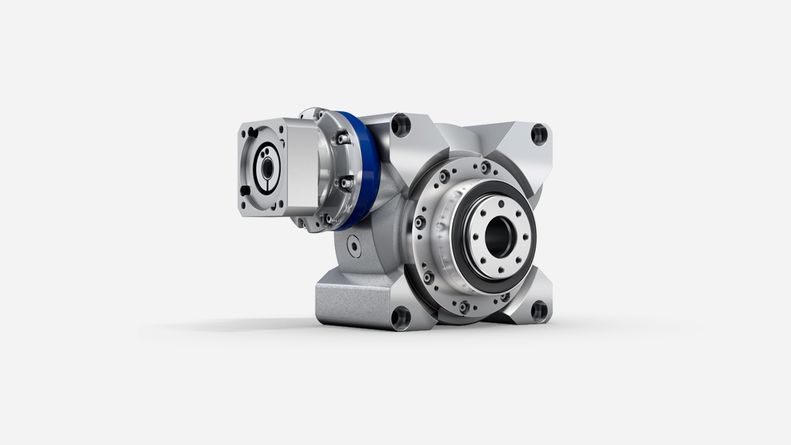

  • VT+ snäckväxel med hålaxel med fläns och planetväxel som försteg

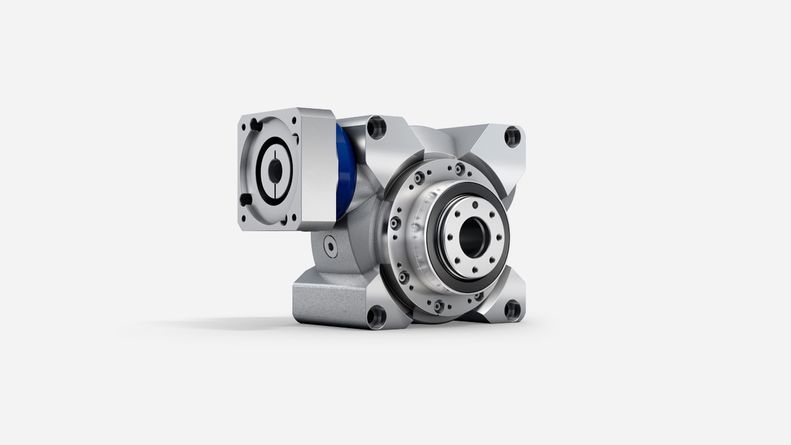

  • VT+ snäckväxel med hålaxel med fläns

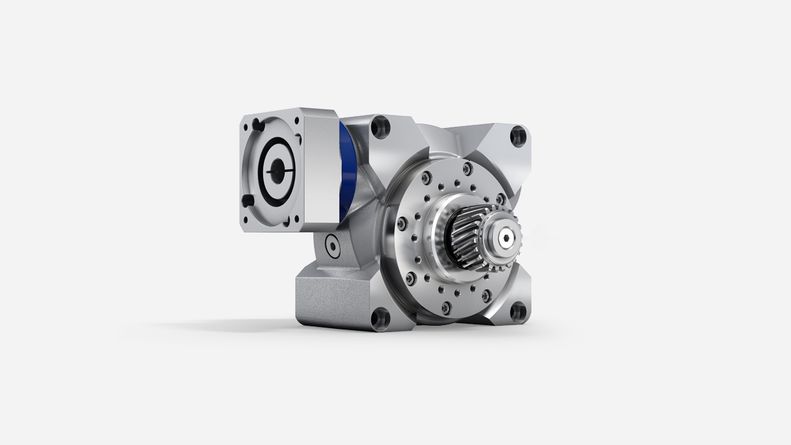

  • VS+ snäckväxel med kugghjul

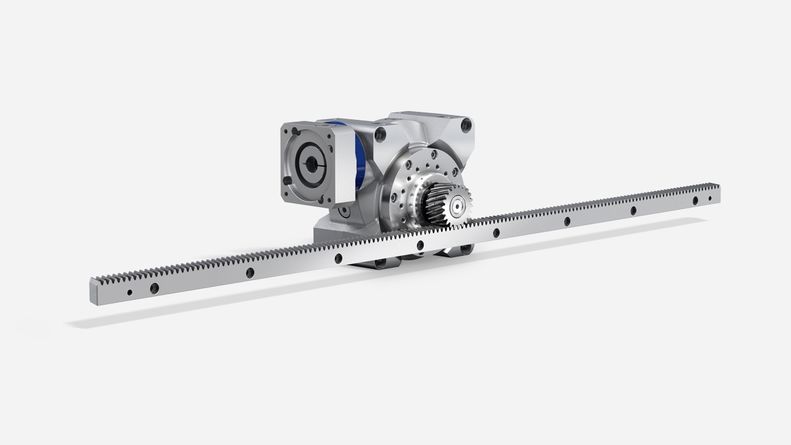

  • Standardsystem med snäckväxel VS+, Standard Class RSP-kugghjul och Value Class-kuggstång
  • VS+ snäckväxel med metallbälgkoppling BC3
  • Motormontering alpha Advanced Line / alpha Premium Line vinkelväxlar

Högt vridmoment, låg ljudnivå

Servosnäckväxel med solid axel, hålaxel och hålaxel med utgångsfläns.
V-Drive Advanced har imponerande effekttäthet och litet torsionsspel. Den är extra lämplig för applikationer med kontinuerlig drift.

Läs mer

Hitta rätt storlek online

Kundenindividuelle Lösungen

Gerne entwickeln wir für Sie eine Lösung, die auf Ihre Antriebsaufgabe zugeschnitten ist. Profitieren Sie von unserer langjährigen Erfahrung, der hohen Kompetenz unserer Mitarbeiter und unseren umfassenden Dienstleistungen. Nehmen Sie Kontakt mit uns auf.

Zum Kontaktformular

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

  • Dina fördelar
  • Teknisk data
  • Alternativ



EgenskaperVT+
Hålaxel med fläns
VH+
Slät axel/hålaxel med kilspår
VS+
Slät axel/axel med kilspår eller splines
Effekttäthet++++++

Positionsnoggrannhet

++++++
Vridstyvhet+++++++
Rundgångsnoggrannhet+++++++++





VT+
Hålaxel med fläns

VH+
Slät axel/hålaxel med kilspår
VS+
Slät axel/axel med kilspår eller splines
Utväxlingi4 - 4004 - 4004 - 400
Antal storlekar 454

Max. torsionsspel

jt [arcmin]Standard ≤ 3Standard ≤ 3Standard ≤ 3
  Reducerad ≤ 2Reducerad ≤ 2Reducerad ≤ 2
Max. vridmomentT [Nm]62 - 150531 - 150562 - 1505
Max. ingående varvtaln1Max [rpm]600060006000





 VT+
Hålaxel med fläns
VH+
Slät axel/hålaxel med kilspår
VS+
Slät axel/axel med kilspår eller splines
Utgångstyp
Slät utgående axel
Utgående axel med kilspår
Utgående axel med splines
Utgångsfläns
Hålaxelgränssnitt
Hålaxelgränssnitt, på baksidan
Hålaxel med fläns
Axel på båda sidorna
ingångstyp
Motormonterad version
Design
Livsmedelsgodkänd smörjning
Korrosionstålig a)
Tillbehör
Kopplingar
Kuggstång
Kugghjul
Spännförband
Flänsaxel

a) Kontakta WITTENSTEIN alpha
