V-Drive Value-snäckväxel

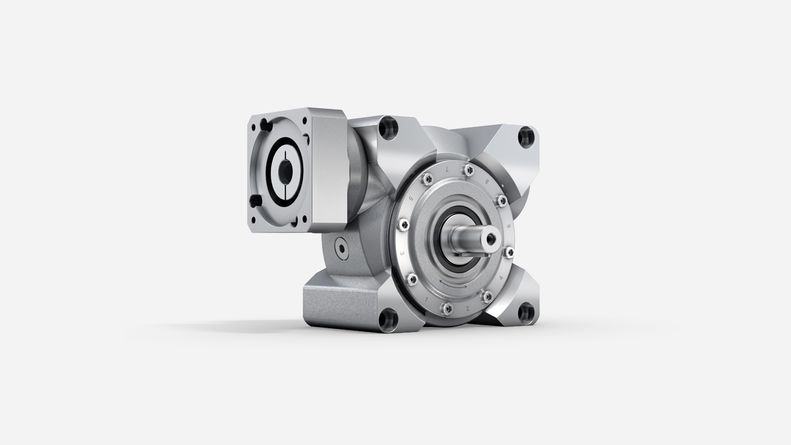

  • NVS Schneckengetriebe mit Abtriebswelle

  • NVH Schneckengetriebe mit Hohlwelle beidseitig genutet

  • NVH Schneckengetriebe mit Hohlwelle und integrierter Planetenvorstufe

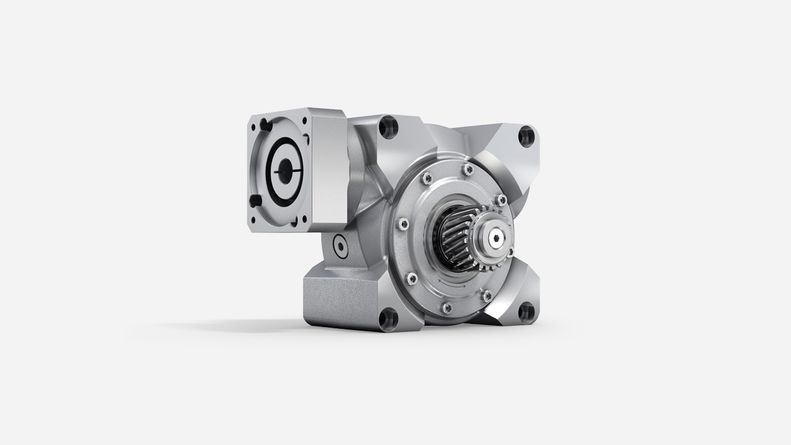

  • NVS Schneckengetriebe mit Ritzel
  • NVS Schneckengetriebe mit Elastomerkupplung ELC

Die wirtschaftliche Servo-Schnecke

Die Servo-Schneckengetriebe mit Abtriebswelle und Hohlwelle.

Das V-Drive Value zeichnet sich durch hohe Leistungsdichte und mittleres Verdrehspiel aus.

Es eignet sich besonders für wirtschaftliche Anwendungen im Dauerbetrieb.

Jetzt online auslegen

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

  • Dina fördelar
  • Teknisk data
  • Alternativ



EigenschaftenNVH
Hohlwelle glatt / genutet
NVS
Vollwelle glatt / genutet
Leistungsdichte++++
Positioniergenauigkeit++++
Verdrehsteifigkeit++++
Laufruhe++++++



  NVH
Hohlwelle glatt / genutet
NVS
Vollwelle glatt / genutet
Übersetzungi4 - 4004 - 400
Anzahl der Baugrößen 33

Max. Verdrehspiel

jt [arcmin]Standard
≤ 6
Standard
≤ 6
Max. Drehmoment
(max. 1000 Zyklen pro Stunde)
T [Nm]31 - 36531 - 365
Max. Antriebsdrehzahln1Max [rpm]60006000





 NVH
Hohlwelle glatt / genutet
NVS
Vollwelle glatt / genutet
Form des Abtriebs
Welle glatt
Welle mit Passfeder
Hohlwellenschnittstelle
Hohlwellenschnittstelle, rückseitig
Beidseitige Welle
Form des Antriebs
Motoranbauversion
Ausführung
lebensmitteltaugliche Schmierung
Korrosionsbeständig a)
Zubehör
Kupplungen
Zahnstange
Ritzel
Schrumpfscheibe

a) Bitte Rücksprache mit WITTENSTEIN alpha
