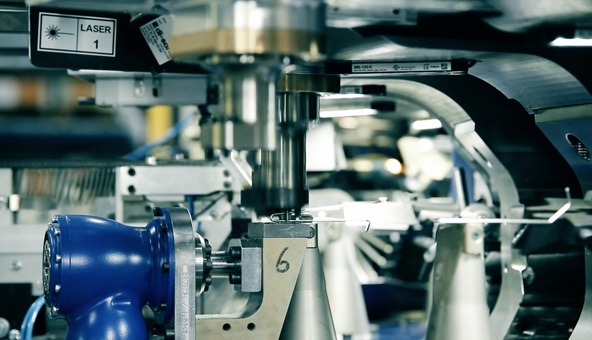

Schmale Maschinenbau GmbH i Altena (Tyskland) är specialister på teknisk planering av formningslinjer. Företaget ser sig som en konstruktörskonsult som också bygger maskiner – och skapar specifika, kompletta lösningar för alla produktionsutmaningar. I ett modulärt system går det också att kombinera olika tillverkningstekniker för högre individualitet och effektivitet. Företaget höjer ribban genom exempelvis konsekvent integrering av energieffektiva servolösningar – i synnerhet TPM⁺-serien från WITTENSTEIN alpha – vid framtagningen av maskin- och styrsystem.

Till exempel kan SPEEDMAX S producera upp till 200 delar med upp till 20 bockningar vardera, varje minut. Konceptet bakom är ovanligt på flera sätt. SPEEDMAX kombinerar fördelarna hos CNC-maskiner med fingerbockningsdon med fördelarna hos trådbockning av glidtyp men utan nackdelarna. Som resultat har produktionstakten vid bockningen ökat betydligt i kombination med ett roterande bord – maskinen spottar ur sig över tre färdiga delar i sekunden. SPEEDMAX korta konfigurationstider är också imponerande – det tar bara några minuter att byta verktyg.

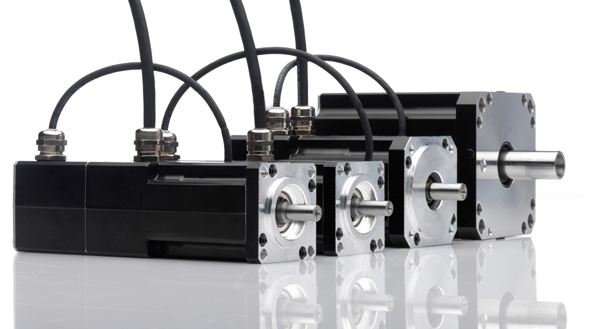

De här motorerna kännetecknas av hög effekt och en mängd funktionsegenskaper. Flänsar i storlek från 55 till 245 mm och DC-busspänningar från 12 till 750 V erbjuds. En hållbroms och standardåterkopplingssystem kan integreras effektivt. Motorn kan konstrueras utan ram eller med hålaxel om det finns behov av integrering för andra funktioner. Vad gäller styrningstekniken är cyber^® power motor-produkterna kompatibla med servostyrenheter och förstärkare från de flesta stora tillverkare. Modulkonceptet ger möjlighet att anpassa motorn till specifika applikationer – precis som SPEEDMAX-projektet som slutfördes tillsammans med Schmale.

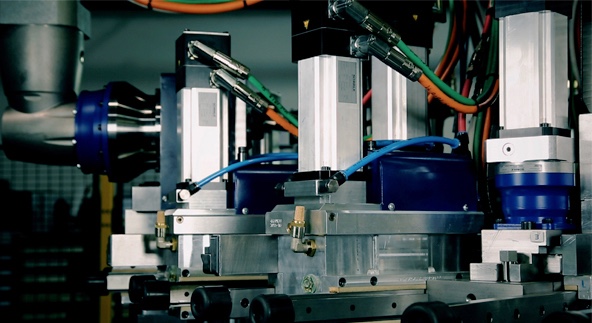

Gör jobbet klart på mindre än 0,2 sekunder. De omkring 90 servomotorerna i maskinen synkroniseras med varandra genom virtuella kurvor. Exakt koordinerade rörelsesekvenser inom några hundradels sekunder blir möjliga. Hög dynamik och minimala tröghetsmoment är avgörande. Hela motorerna optimerades därför specifikt för användning i SPEEDMAX. Tack vare rotorns speciella design – och statorlindningen som anpassats till cykeln med en hög kopparfyllningsfaktor – nådde WITTENSTEIN cyber motor betydligt högre dynamik hos alla tre motortyperna i serien cyber^® power motor.

Trögheten minimeras och leder till höga accelerationer i arbetsstationerna och vridbordet, eftersom motorerna behöver mindre kraft för att accelerera. Mer vridmoment blir tillgängligt för processen – och maskinen klarar av extremt korta cykeltider. Eftersom kapaciteten per tid är mycket högre kan Schmales kunder tillverka trådbockningsprodukter till betydligt lägre kostnader.

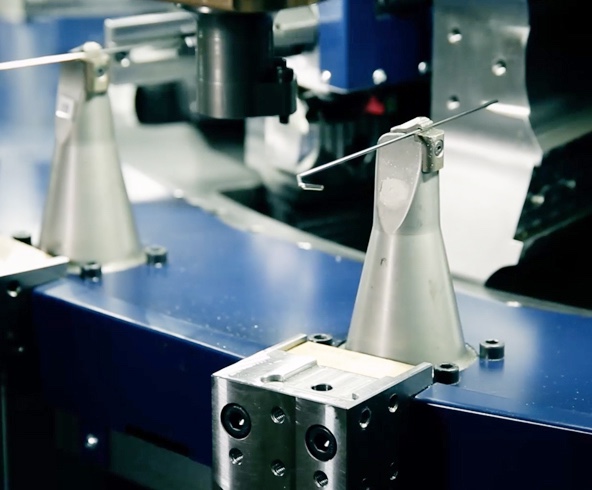

Den producerar tråd i tjocklekar från en till fyra millimeter. Schmale utvecklar just nu en L-version som arbetar med tråddiametrar på åtta till tolv millimeter, med inmatningslängder upp till 500 mm. Och en M-version för tråddiametrar på fyra till åtta millimeter är på gång. Än en gång kommer cyber^® power-motorer att lämna viktiga bidrag till högdynamisk, precis och effektiv produktion av trådbockningsdelar i dessa maskiner.
