Galaxie® D

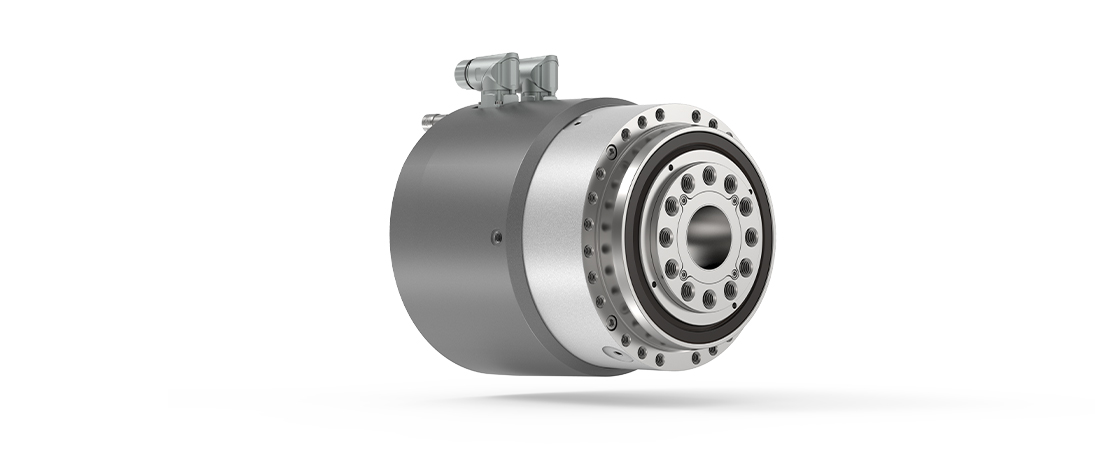

  • Galaxie® D – Galaxie® med axiellt inbyggd synkron servomotor och hålaxel

Galaxie® D är en kompakt drivenhet med hålaxel och axiellt inbyggd permanentmatad synkronmotor med standardsensorsystem.
Den radikalt nya växellådeklassen Galaxie® har nominerats till Federal President’s Award for Innovation in Science and Technology.

Läs mer

Downloads

  • Nytta och fördelar
  • Teknisk data
  • Alternativ



Fördelar

  • Mycket hög momenttäthet
  • Mycket hög vridstyvhet
  • Hålaxel för effektiv medietillförsel
  • Fullständigt underhållsfri
  • Högre synkroniseringsnoggrannhet
  • Robust och precist lager på den utgående axeln
  • Inget torsionsspel

Fördelar

  • Programmerbar rörelsestyrning
  • Lägre idrifttagningskostnader
  • Högre produktivitet
  • Stabilare processer
  • Nya högpresterande maskingenerationer
  • Större konkurrensfördel





  • 4 storlekar erbjuds på begäran: D085, D110, D135, D175
  • Ställdonsutväxling i = -24
  • Hålaxel: 26 till 57 mm
  • Max. utgångshastighet: 125 rpm
  • Max. accelerationsmoment upp till 4 050 Nm
  • Nominellt moment upp till 1 685 Nm
  • Vridstyvhet upp till 1 400 Nm/bågminut
  • Inbyggd vattenkylning
  • Olika enkodersystem för anslutning till industriella standardstyrenheter
  • PT1000- och PTC-temperatursensorer
  • 560 V DC busspänning som standard
  • Extra sensorer på begäran

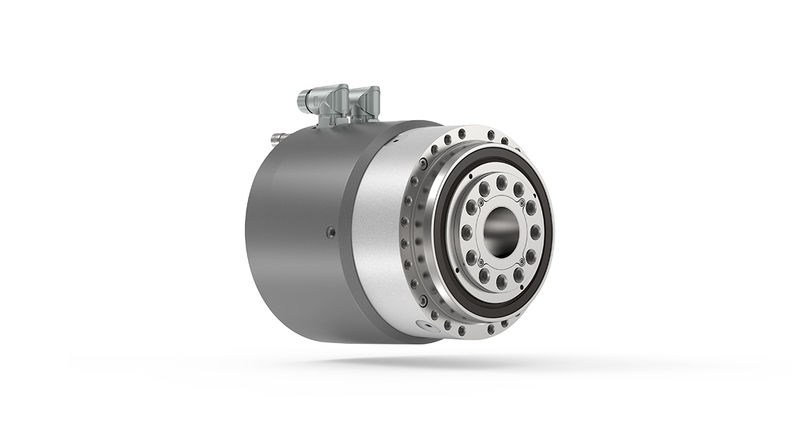

Galaxie® D

  • Hållbroms med permanentmagnet

Galaxie® D

Hålaxel

Återkopplingssystem

  • EnDat 2.1/2.2, singleturn, multiturn
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • Andra på begäran


Kompatibla servosystem

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Andra på begäran

Extra tillval

  • DC-buss 560 V DC
  • Fast utväxling 24:1
  • IP 65
  • UL-certifierad (tekniskt förtydligande behövs)

Elektrisk och vattenkylningsanslutning

  • vinklad
  • rak

Temperaturgivare

  • KTY/PT100
  • PTC UL-certifierad

Hållbroms som tillval

Återkopplingssystem

  • EnDat 2.1/2.2, singleturn, multiturn
  • Hiperface, singleturn, multiturn
  • DriveCliQ, singleturn
  • Andra på begäran


Kompatibla servosystem

  • Siemens, Rockwell, B&R, Bosch, Schneider, Heidenhain
  • Andra på begäran

Extra tillval

  • DC-buss 560 V DC
  • Fast utväxling 24:1
  • IP 65
  • UL-certifierad (tekniskt förtydligande behövs)

Elektrisk och vattenkylningsanslutning

  • vinklad
  • rak

Temperaturgivare

  • KTY/PT100
  • PTC UL-certifierad
