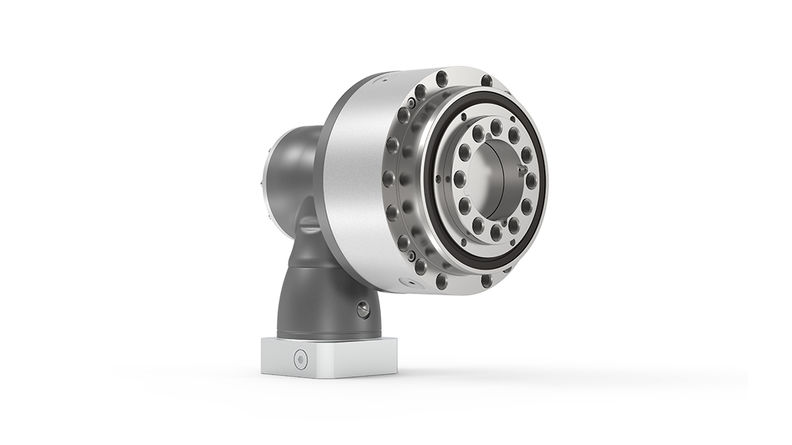

Galaxie® GH

  • Galaxie® GH – Galaxie®-version med ingångssteg i vinkel och hålaxel som tillval

Galaxie GH® är en vinkelväxel med hypoid-ingångssteg och adapterplatta för montering på industriella standardservomotorer.

Läs mer

Downloads

  • Fördelarna för dig
  • Teknisk data
  • Alternativ



Galaxie®-växel med hypoid-ingångssteg och adapterplatta för montering på motor – extra planet-ingångssteg och hålaxel.

Fördelar

  • Högsta momenttätheten
  • Extremt hög vridstyvhet
  • Helt underhållsfri
  • Högre synkroniseringsnoggrannhet
  • Robust och precist lager på den utgående axeln
  • Inget torsionsspel
  • Enkel integrering


Fördelar

  • Högre produktivitet
  • Stabilare processer
  • Nya högpresterande maskingenerationer
  • Större konkurrensfördel
  • Kortare projektlivslängder





  Galaxie® Robustness Line
StorlekEnhet110135175215
Variant GHGHGHGH
Ytterdiameter1D  [mm]160191241300
Längd2l  [mm]215260302381

Max. accelerationsmoment3

T2B  [Nm]1086180040507500
Max. utgångshastighet3n2max [rpm]95806150
Nominellt utgångsmoment3 @ n2NT2N  [Nm]45075016853130
Nominell utgångshastighet3 @ T2Nn2N  [rpm]23201512
Nödstoppsmoment3T2Not [Nm]300054001200022500
Vridstyvhet3Ct21 [Nm/bågmin.]37065014002700
Utväxling4i72–240

1 Utan kontakter/varierar beroende på montageposition

2 Utan kylningsanslutningar/varierar beroende på ingångssteg och motorberoende adapterplatta
3 Värdena kan variera
4 Utgången roterar mot ingången

Tekniska data är endast avsedda som referens; angivna värden gäller endast med hålaxeldesign/MF3 (med extra koaxialt ingångssteg) på begäran.

Observera

Hålaxel som tillval kan beställas på begäran. Utväxling upp till 2400:1 kan åstadkommas med extra planet-ingångssteg (ingen hålaxel). Motoradapterplatta och axelkoppling är konfigurerbara för alla industriella standardmotorer.

Typiska applikationer

A/B/C-axel för precis positionering i CNC-applikationer som fräsning och rotering, traversmanipulatorer och hantering av kiselskivor.

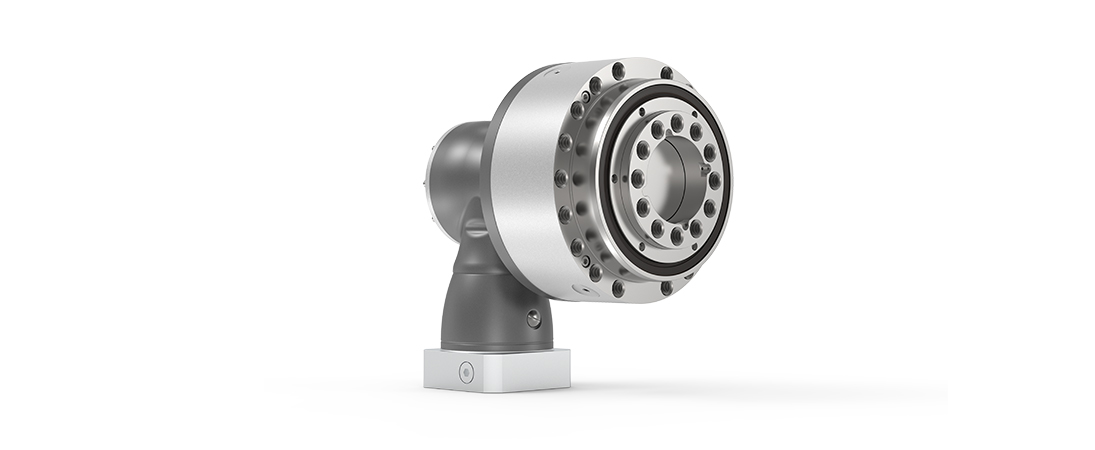

Galaxie® GH

Kompatibel med olika servosystem

(Siemens, Bosch, etc.) specifika adapterplattor

Hålaxel

(bara tillgänglig för tvåstegsversion)

Utväxling

  • Tvåstegs: 72 - 240 (hålaxel möjlig)
  • Trestegs: 216 - 2 400

Kompatibel med olika servosystem

(Siemens, Bosch, etc.) specifika adapterplattor

Hålaxel

(bara tillgänglig för tvåstegsversion)

Utväxling

  • Tvåstegs: 72 - 240 (hålaxel möjlig)
  • Trestegs: 216 - 2 400
