LUP progressiv fördelare

Progressiv fördelare
LUC⁺400 smörjenhet
Högtrycksslang
Växel med smörjande kugghjul

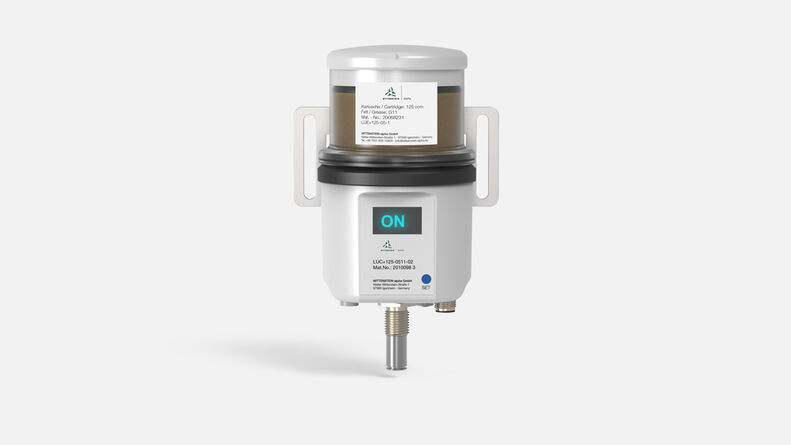

Smörjenhet LUC⁺125

Optimal smörjning för det perfekta systemet

Genom användning av fördelarsystem säkerställs att smörjmedlet fördelas från smörjenheten till flera smörjpunkter. Av detta följer att hela maskiner kan smörjas från ett centralt ställe, med bara en smörjenhet.

Om du vill utforma ett komplett smörjsystem eller behöver CAD-data kan du kontakta tekniskt säljstöd lokalt eller info@wittenstein.se.

Downloads

alpha Linear Systems Catalog (20 MB)
Operating manual Linear Systems (3 MB)

Symmetriska fördelare – exakt samma smörjmedelsmängd per utgång

Beteckning	Mängdförhållande	Cirkulationsövervakning	Cirkulationsvolym [cm³]	Antal utgångar
LUP -02-0-01-030-0	1:1	-	0,30	2
LUP -03-0-01-030-0	1:1	-	0,30	3
LUP -04-0-01-020-0	1:1	-	0,20	4
LUP -05-0-01-025-0	1:1	-	0,25	5
LUP -06-0-01-030-0	1:1	-	0,30	6
LUP -07-0-01-035-0	1:1	-	0,35	7
LUP -08-0-01-040-0	1:1	-	0,40	8
LUP -02-1-01-030-0	1:1	✓	0,30	2
LUP -03-1-01-030-0	1:1	✓	0,30	3
LUP -04-1-01-020-0	1:1	✓	0,20	4
LUP -05-1-01-025-0	1:1	✓	0,25	5
LUP -06-1-01-030-0	1:1	✓	0,30	6
LUP -07-1-01-035-0	1:1	✓	0,35	7
LUP -08-1-01-040-0	1:1	✓	0,40	8

Observera den detaljerade informationen i databladen och dimensionsbladen som finns tillgängliga på begäran.

Asymmetriska fördelare – avvikande smörjmedelsmängd i en utgång

Beteckning	Mängdförhållande	Cirkulationsövervakning	Cirkulationsvolym [cm³]	Antal utgångar
LUP -05-0-03-035-1	1:3	-	0,35	4

Observera den detaljerade informationen i databladen och dimensionsbladen som finns tillgängliga på begäran.

Produktdetaljer

Så fungerar det

Smörjmedel fördelas successivt till utgången
genom efterföljande kolvstyrning för de separata fördelarskivorna (2–8 utgångar är tillgängliga som standard).
Utgångarna är utrustade med inbyggda backventiler som förhindrar bakåtflöde av smörjmedlet.

Applikationsvillkor

Använd med en pulsstyrd LUC⁺125/400 smörjenhet.

Slanglängden mellan LUC⁺-smörjenheten och fördelarens inlopp ska vara så kort som möjligt.
Maximal längddifferens för slangarna vid utgången är 2,5 m. Arrangemang i flera steg är inte tillåtna.
Driftstemperatur +10 °C till +60 °C
