TPM+ roterande servoställdon

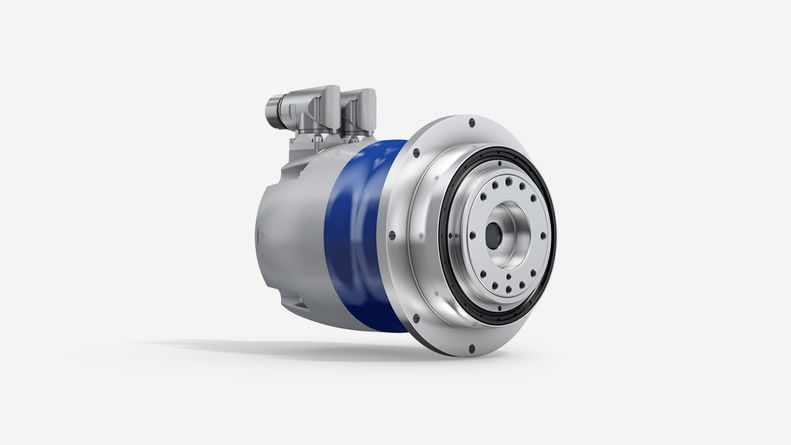

  • TPM+ dynamic: Power är ett kompakt och mycket rundgångsnoggrannt servoställdon med två stegs planetväxel avsedd främst för roterande applikationer.

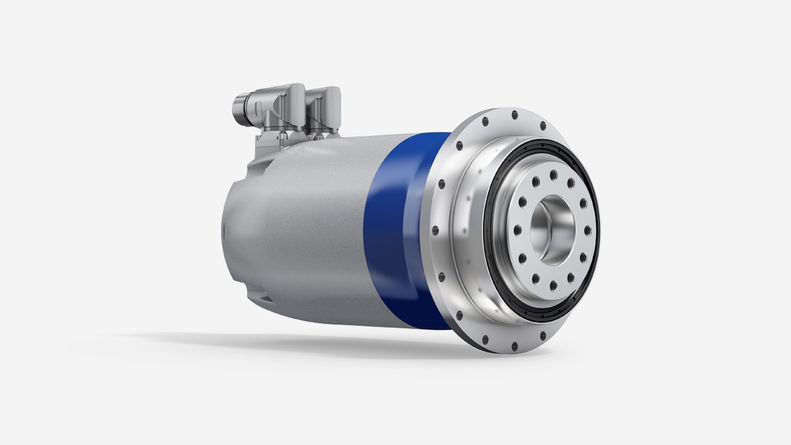

  • TPM+ high torque: Hög vridstyvhet och fantastisk effekttäthet. Servoställdon med två eller tre stegs planetväxel för krävande applikationer.

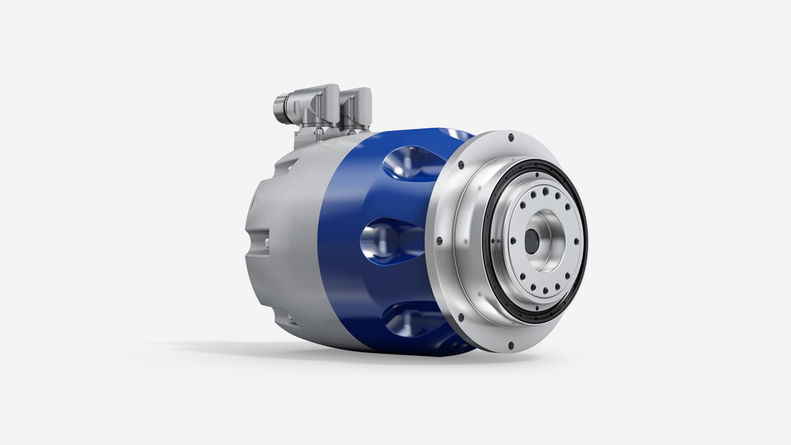

  • TPM+ power: high torque är ett kompakt servoställdon med en eller två stegs planetväxel för linjära och roterande applikationer.

Mer produktiv – mer effektiv – mer precis

Med servoställdonet TPM+ integrerar du precisionsplanetväxlar och synkrona servomotorer utan koppling i en flexibel enhet för olika applikationer. Kunderna lockas av kraften, vridmomentet och vridstyvheten. Kombinerat med korta längder, hög effekttäthet och rundgångsnoggrannhet får du helt nya prestandanivåer – samt praktiska, stegindelade prestandainställningar som ökar drifteffektiviteten i alla produktionsapplikationer.

Downloads

Kundanpassade lösningar

Vi utvecklar gärna en lösning som är skräddarsydd för dina behov. Vi kan erbjuda många års erfarenhet, skickliga medarbetare och en omfattande tjänstekatalog. Kontakta oss.

Kontaktformulär

WITTENSTEIN AB - Strandvägen 82

WITTENSTEIN AB

Strandvägen 82

23431 Lomma

+46 40 26 50 10

www.wittenstein.se

  • Versions
  • Your benefits
  • Technical data
  • Options
  • System expansions



Mycket kompakt motor- och växelenhet av rostfritt stål. Består av en precisionsplanetväxel och servomotor med permanentmagnet och resolver. UL-godkänd


Tre utföranden för olika tillämpningsområden

1. TPM+ dynamic: dynamisk motorversion kombineras med en tvåstegs planetväxel för rotationsapplikationer inom emballering, robotik och automation

2. TPM+ high torque: kraftfull motor och mycket styv planetväxel i varianter med två eller tre steg för applikationer inom maskinbearbetning och hantering av tunga laster

3. TPM+ power: kraftfull motor med en- eller tvåstegs planetväxel för krävande linjära och roterande uppgifter inom bearbetning och hantering







Högre produktivitet
Fördelarna för dina maskiner och anläggningar: Ställdon med lågt tröghetsmoment och en extremt styv drivlina ger maximal precision och kraft. Tydligt förbättrad produktivitet


Högre effektivitet
Lågt torsionsspel, utgående axellager med hög styvhet och växelkugghjul integrerat i motoraxeln innebär mindre motorer, lägre energiförbrukning och sänkta investeringskostnader.

Högre precision
Låg ljudnivå under drift tack vare snedskurna kuggar och enastående kontrollegenskaper som ökar precisionen hos dina maskiner och anläggningar. Resultat: Riktigt kostnadseffektiva produkter







TPM+ dynamic

  • 5 storlekar
  • Max. utgående varvtal 55 till 375 varv/min
  • Max. utgående vridmoment 30 till 1 300 Nm
  • Max. motoreffekt 0,8 till 15,2 kW
  • Installationslängd 113 till 332 mm

TPM+ high torque

  • Fyra storlekar
  • Max. utgående varvtal 20 till 220 varv/min
  • Max. utgående vridmoment 230 till 3 100 Nm
  • Max. motoreffekt 1,7 till 55,1 kW
  • Installationslängd 183 till 491 mm

TPM+ power

  • Fem storlekar
  • Max. utgående varvtal 45 till 1 500 varv/min
  • Max. utgående varvtal 15 till 1 600 Nm
  • Max. motoreffekt 1,0 till 34,5 kW
  • Installationslängd 149 till 411 mm







Du kan välja mellan:


  • Design "förbättrat korrosionsskydd"
  • Hållbroms med permanentmagnet
  • EnDat 2.1- eller Hiperface-absolutkodare
  • Inkrementell TTL-kodare med halleffektsignal
  • DRIVECLiQ, EnDat 2.2, Hiperface DSL (på förfrågan)
  • KTY- och PTC-temperaturgivare
  • Mellankretsspänning på 48, 320 eller 560 V DC
  • Raka eller vinklade kontakter





  • Stort urval av kuggstänger och kugghjul – på beställning kan kugghjulet svetsas direkt i utgångsflänsen.
  • Ström- och signalkablar, passar med kabelkedjor, förmonterade för utvalda servostyrenheter
  • Servoförstärkaren simco® drive finns i kopplingsskåpsutförande med skyddsklass IP20 eller decentraliserad version med skyddsklass IP65. Med spänningar från 24 till 48 V DC och märkeffekt upp till 2 kW kan servoförstärkaren simco® drive användas för applikationer med höga precisionskrav.
